TUBE-6532С Трехпатронный лазерный станок обработки труб и профилей

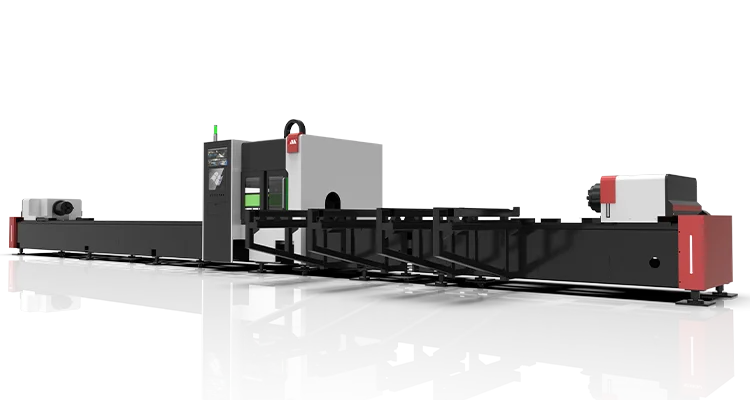

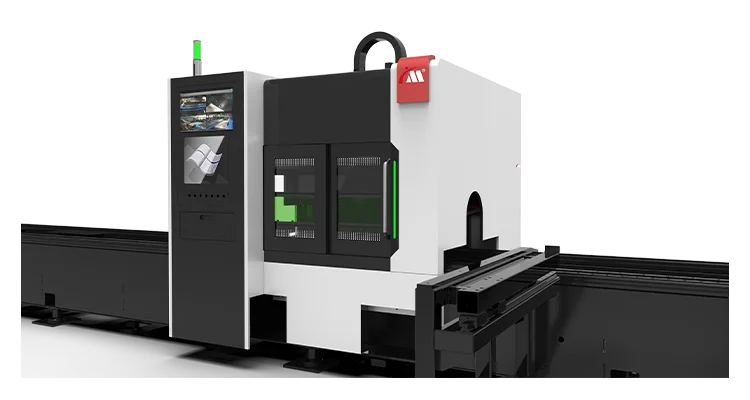

Профессиональный станок обработки труб и профилей, предназначенный для работы на серийном и мелкосерийном производстве. В станке применены новейшие решения в области систем лазерной обработки труб и профилей. Данный станок имеет двухпатронную схему крепления трубных заготовок.
Решение идеально подходит для производств, которые в основном занимаются обработкой листового металла, но иногда испытывают потребность в обработке труб или других типов профилей.
Вы получаете
- Установка оснащена пневматическими самоцентрирующимися патронами, которые поддерживают симметричное независимое поджатие. Отсутствует необходимость ручного контроля. Подходит для квадратных, круглых и овальных и других видов профилей.
- Использование волоконных лазеров IPG позволяет получить КПД электрооптического преобразования до 40% - высочайшая производительность при минимизации расходов на электроэнергию.
Характеристики
| Наименование модели | TUBE-P 6532С |
|---|---|
| Диаметр заготовок, мм | ⌀ 20-320 |
| Максимальная длина заготовок при автоматической загрузке | 6000 |
| Максимальная длина заготовок при ручной загрузке | 8200 |
| Мощность лазерного источника, кВт | 1-6 |
| Количество патронов | 3 |
| Cистема сервоприводов | YASKAWA (Япония) |
| Редуктор | Neugart GmbH (Германия) |
| Зубчатая рейка и шестерня | YYC (Тайвань) |
| Линейные направляющие | Rexroth BOSCH (Германия) |
| Система управления ЧПУ | FSCUT5000 |
| Ход по оси X, мм | 450 |
| Ход по оси Y, мм | 7800 |
| Ход по оси B1/B2 (вращение) | Неограниченное вращение |
| Ход по оси Z, мм | 450 |
| Гарантированная точность позиционирования по осям X/Y/Z, мм/м | ±0.05 |
| Гарантированная точность повторного позиционирования по осям X/Y/Z, мм/м | ±0.03 |
| Гарантированное ускорение при позиционировании по осям X/Y/Z, G | 1,5 |
| Гарантированная скорость перемещения по осям X/Y, м/мин | 100 |
| Гарантированная скорость перемещения по оси Z, м/мин | 50 |
| Гарантированная скорость перемещения по оси B1/B2, об/мин | 60 |
| Грузоподъемность патрона | 400 |
| Минимальная необрабатываемая длина, мм | 0 |
| Минимальная толщина стенки трубы, мм | 1 |
| Вес, кг | 12000 |
| Габариты, мм | 19500х3600х2600 |
| Цена | 16 120 000 руб. |
Запишитесь на демонстрацию станка на нашем производстве
Компоненты лазерного комплекса
Система приводов
Япония

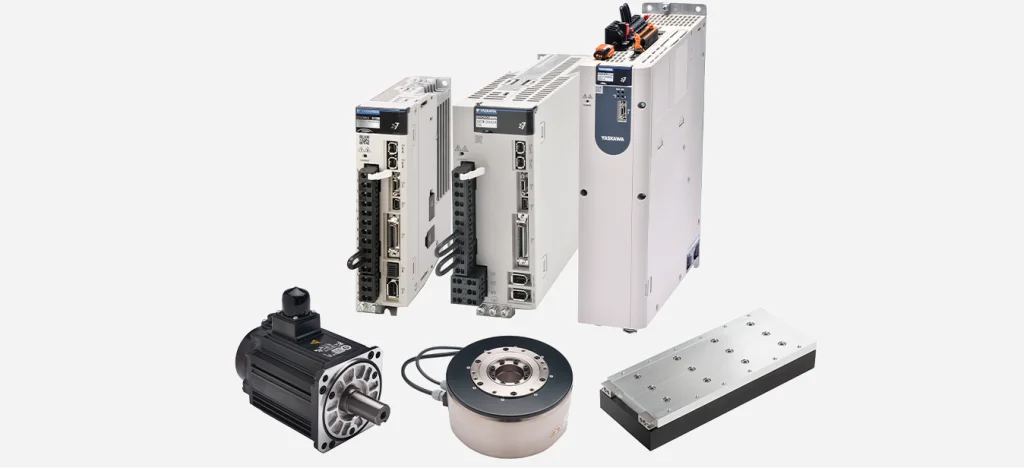

Система управления и серводвигатели YASKAWA
Использование оборудования от одного из ведущих мировых производителей приводной техники позволяет получать наибольшую жесткость и мощность соединения для обеспечения скоростных характеристик и точности позиционирования
Германия
Редуктор и зубчатая шестерня Neugart GmbH
Прецизионный планетарный редуктор разработан специально для обеспечения высокой производительности и крутящего момента. Дополнительно обработанные конические роликовые подшипники и специально разработанное уплотнение обеспечивают оптимальную производительность даже при попадании пыли и воды
.png)
Тайвань
Зубчатая рейка YYC
Компания специализируется на производстве высокоточных зубчатых передаточных механизмов, реек и шестерен, безлюфтовых редукторов. Компания более 40 лет на рынке технологий линейного перемещения. За счет постоянного улучшения качества продукции компания является одним из ведущих поставщиков оборудования в своей отрасли.
.png)
Германия
Высокоточные рельсовые направляющие Rexroth BOSCH
Линейные направляющие от гиганта машиностроительного производства BOSСH. В 1,4 раза выше устойчивость к поперечным нагрузкам.
Китай
Пневматические патроны ROUST
Компания специализируется на производстве высокоточных зубчатых передаточных механизмов, реек и шестерен
Система ЧПУ
Китай
Система ЧПУ FSCUT5000 c ПО TubePro
Автоматическое определение центра трубы. TubePro может определить местоположение и компенсировать отклонение трубы от оси вращения патрона во время работы, чтобы гарантировать высокую точность резки.
TubePro поддерживает управление 3 патронами (2 подвижных и 1 неподвижный), чтобы обеспечить нулевое количество отходов и сэкономить больше материала.
Управление держателями трубы в зависимости от положения патрона, для предотвращения прогиба трубы под силой тяжести на основной части станки и приемной.
Поддержка специальных режимов обработки углов для повышения эффективность и качество резки.
Поддержка разнообразной формы сечений профилей и труб (U/L/H/T)
Лазерный источник
Россия
Волоконный лазер компании IPG серия YLS/YLR
Отсутствие необходимости технического обслуживания.
Наличие защиты от обратного отражения дает возможность обработки материалов с высокой отражающей способностью, таких как медь, латунь и алюминий, без опасения повредить лазеру.
Полный цикл производства лазеров на территории Российской федерации. Сервис и ремонт осуществляется специалистами компании IPG IRE-Polus (Россия).
По сравнению с волоконными лазерами других производителей, малая степень деградации мощности (<2%), в совокупности с запасом по максимальной мощности (~5-10%) позволяет гарантировать 7-10 лет работы без потери мощности.
Система доставки излучения
Голова лазерной резки с автофокусом RAYTOOLS BM111TC (до 3,3 кВт)
Модульная конструкция, упрощающая техническое обслуживание.
Автоматическая регулировка фокусного расстояния +10~-12 мм с точностью 0.05 мм;
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
3 защитных стекла (верхнее, центральное и нижнее) для защиты коллиматорной и фокусирующей линз.
Датчик загрязнения линз позволяет более качественно производить техническое обслуживание инструмента и заранее предупреждает о возможном повреждении.
Компоненты электрической и газовой систем
Тайвань, Италия, Франция
В электро- и пневмосистеме используются компоненты ведущих мировых лидеров отрасли:
Использование высококачественных компонентов нивелирует возможность простоя комплекса из-за выхода из строя какой-либо составной части, в виду популярности данных комплектующих и наличия их на складах РФ.
Базовая комплектация двухпатронной системы
Двухпатронныая система лазерного раскроя
Волоконный лазерный источник IPG
Голова лазерной резки
Raytools
Чиллер
