Краткий обзор установки вакуумного термического напыления

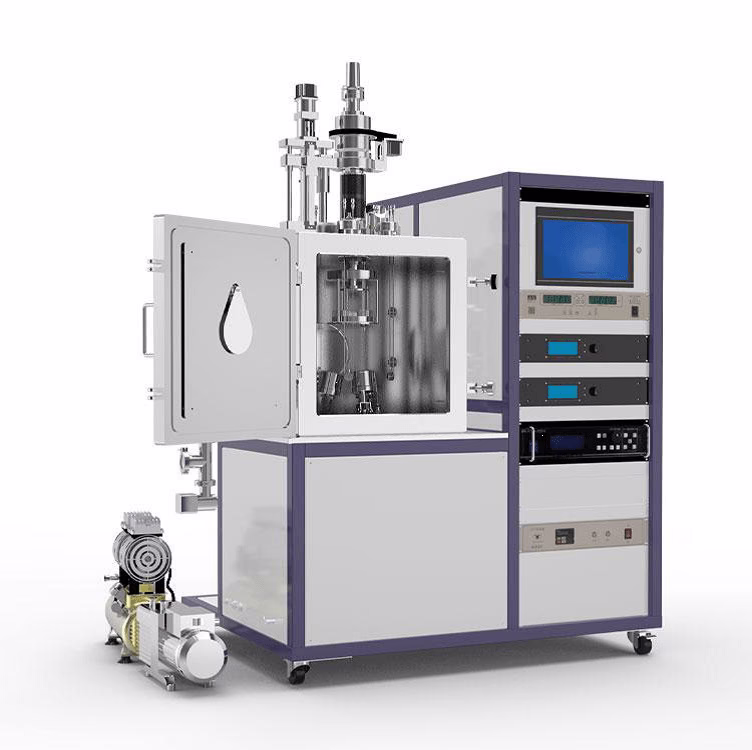

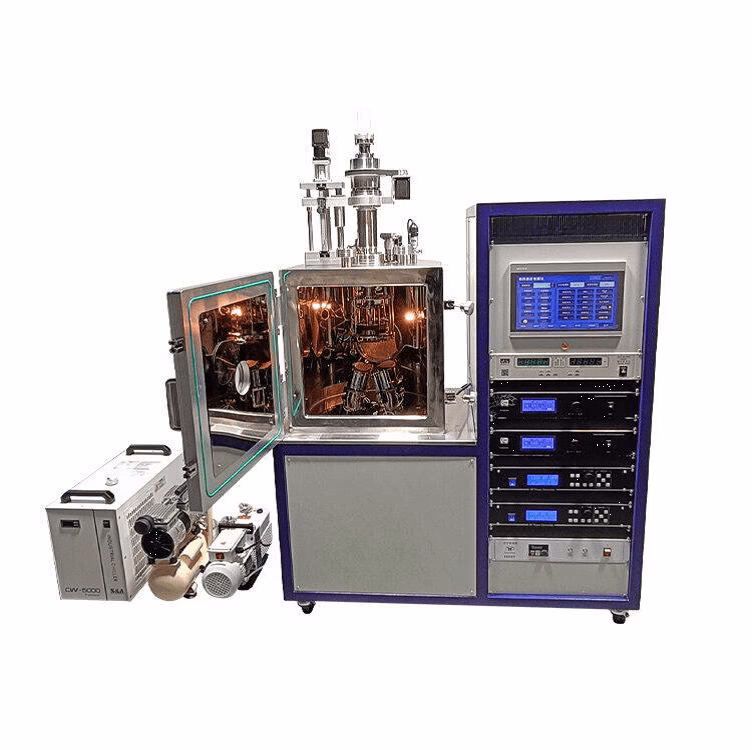

Трехмагнетронная комбинированная установка напыления (2DC/1RF) + 2 термических испарителя (IRV-E001-022)
Назначение и принципы работы
Вакуумная установка предназначена для нанесения металлических и диэлектрических покрытий методом магнетронного распыления в вакууме с возможностью предварительного нагрева обрабатываемых подложек до 300 °С. Также дополнительно укомплектована двумя молибденовыми термическими испарителями типа «лодочка» с резистивным нагревом. Для распыления металлических мишеней используется магнетрон постоянного тока DC. Принцип работы заключается в распылении материала мишени ускоренными ионами инертного газа и последующем осаждении его на подложке (образце). При смешении плазмообразующего газа с реактивным возможно получение пленок диэлектриков (оксиды, нитриды). Диэлектрические мишени могут распыляться при помощи RF магнетрона. Многослойные покрытия на образцах можно получать при последовательном использовании магнетронов с различными материалами мишеней и термические испарители. Чистота покрытий обеспечивается наличием заслонок на магнетронах и термических испарителях.
На этой установке можно получать тонкие пленки из Cr, Cu, Au, In и других металлов, а также оптические и упрочняющие покрытия из оксидов нитридов и других материалов.
Установка представляет собой компактный вакуумный пост с тремя магнетронами с точным и программируемым контролем температуры, который подходит для нанесения покрытий на большинство металлических и органических материалов на площадь подложкодержателя диаметром 100 мм. Встроенный вращающийся держатель образца обеспечивает равномерность покрытия по толщине.
Особенности установки
- Диаметр мишени магнетрона, мм: 50.
- Угол регулировки наклона магнетронов ±45˚.
- Дверь на передней части камеры.
- Заслонка магнетронов с ручным приводом (электрический привод опционально).
- Цифровой регулятор температуры подогрева подложки, точностью +/- 1ºC.
- Один вращающийся столик для образца диаметром 100 мм установлен в верхней части камеры.
- Расстояние между держателем образца и источником испарения изменяется при помощи электрического привода.
- Двухканальный автоматический регулятор массового расхода газа на два канала в базовой комплектации с точностью 1%. Пределы регулировки
- Ar 0-200 см3/с
- O2 0 – 20 см3/с
- Сенсорный дисплей 10,5” для удобства управления установкой.
- Пневматические вакуумные клапаны управляемые автоматически.
- Чиллер системы охлаждения входит в комплект.
- Компрессор для пневмосистемы входит в комплект.
- Кварцевый водоохлаждаемый резонаторный датчик измерения толщины покрытия с системой измерения и точностью 0,1 А в базовой комплектации -2 шт.
- Источник питания DC магнетронов 300 Вт (600В, 1А).
- Источник питания термического испарителя 100 Вт (300 А, 1800 С˚).
- Источник питания RF магнетрона 300 Вт (автоматическая подстройка согласования, 13,56 МГц).
- Турбомолекулярный насос для глубокого вакуума и быстрого вакуумирования (производства Япония) – в базовой комплектации.
- Два источника питания магнетронов 2 х 1000 Вт – в базовой комплектации.
Опции
- Мишени для магнетрона из любых материалов доступны по запросу.
- Установка третьего магнетрона и источника питания для распыления диэлектрических мишеней – опционально.
- Электрический привод подъема столика для образцов - опционально.
Рис. Дополнительный источник для очистки в плазме тлеющего разряда. На фото запечатлен процесс очистки
Рис. Кварцевый резонатор, устанавливаемый в вакуумную камеру с блоком управления
Рис. Автоматический регулятор массового расхода газа (РРГ)
Рис. Мишени для магнетрона из металлов и диэлектриков высокой чистоты – опционально

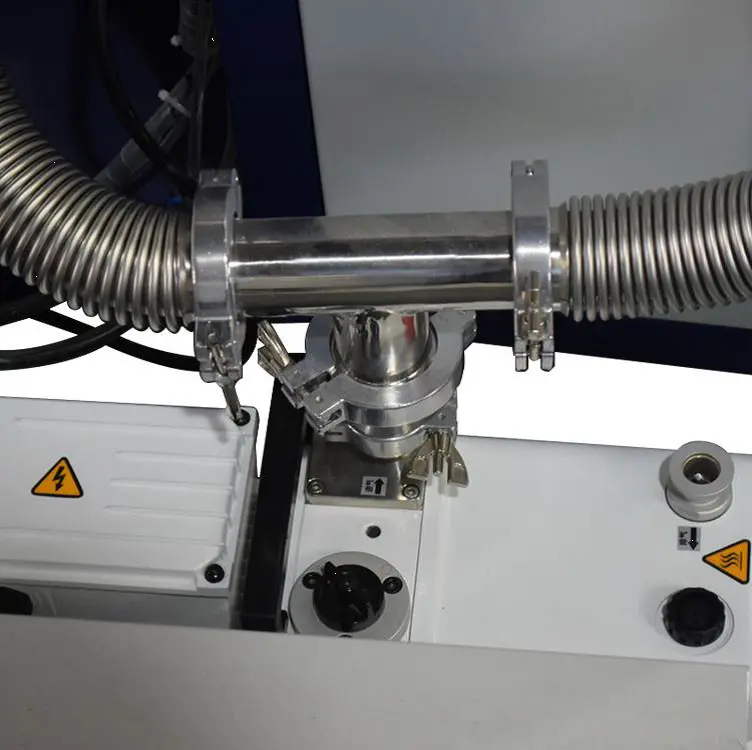

Рис. Вакуумные сильфонные соединения из нержавеющей стали
Рис. Пневматические вакуумные клапаны – автоматическое управление

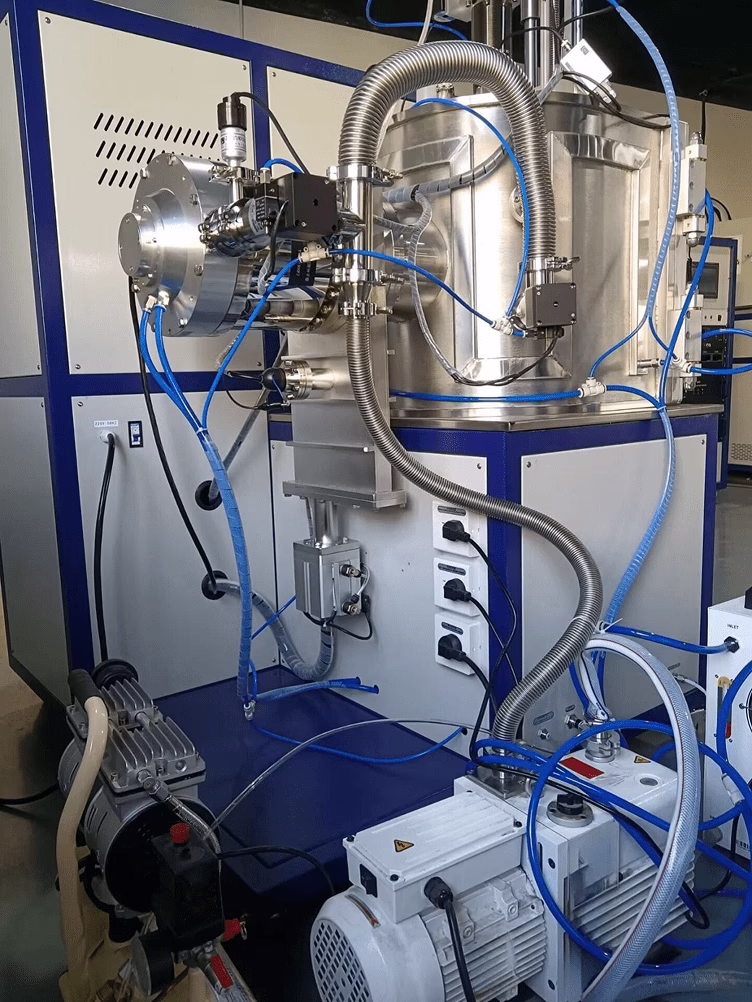

Рис. Турбомолекулярный насос, компрессор, форвакуумный насос, высоковакуумный шиберный затвор, чиллер в комплекте

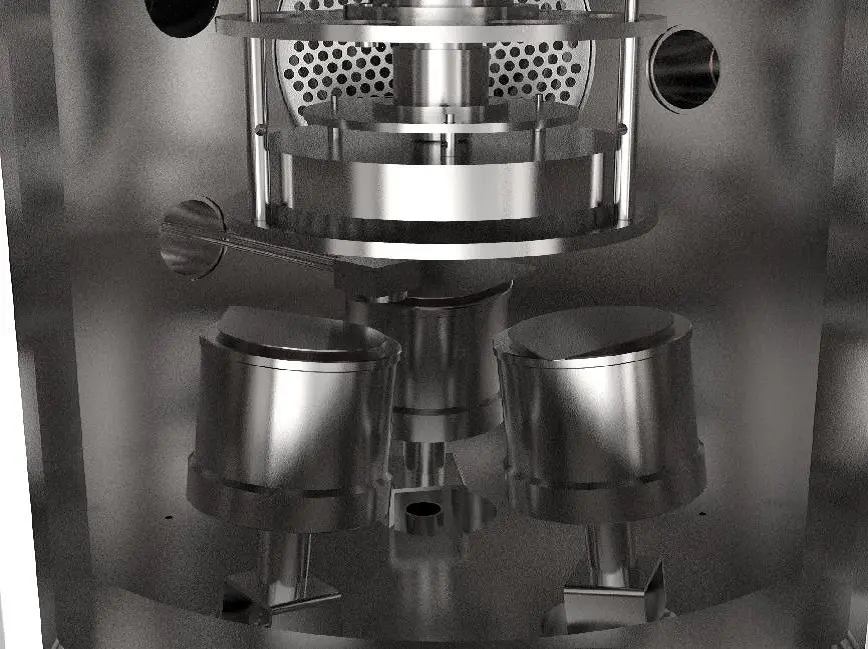

Рис. Внутренняя конструкция вакуумной камеры
Рис. Внешний вид сенсорной панели управления

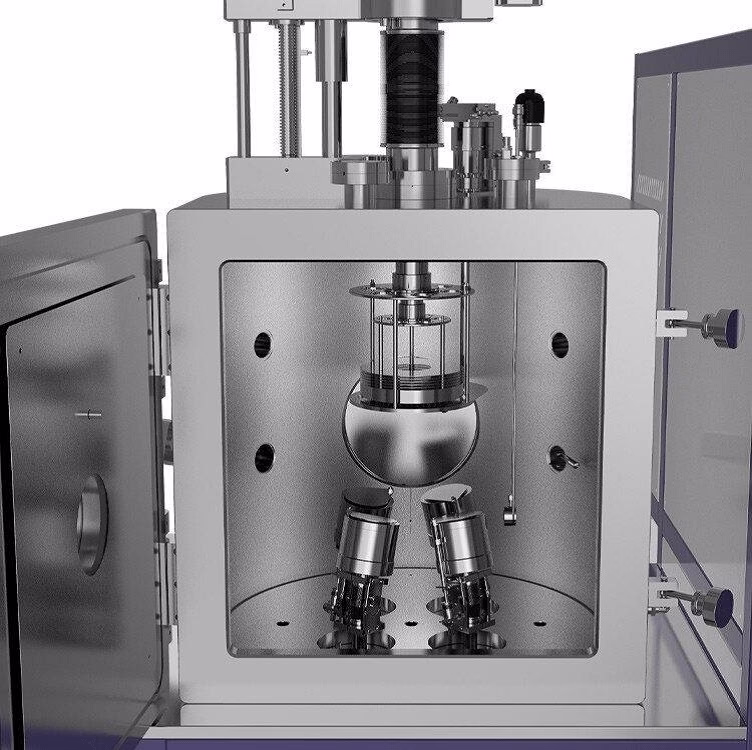

Рис. Возможность установить четвертый магнетрон в установке в камере – опционально
Технологических процесс состоит из следующих стадий:
- Размещение подложек и материала-мишени в камере.
- Откачка воздуха до высокого вакуума (~10⁻⁶ мбар).
- Распыление мишени магнетроном с последующим осаждением атомов/молекул на поверхности подложки.
- Контроль толщины и равномерности покрытия с помощью датчиков.
- Завершение процесса, охлаждение и напуск атмосферы в камеру.
Применение
- Производство оптических покрытий (линзы, зеркала).
- Полупроводниковая и микроэлектронная промышленность.
- Создание декоративных и защитных пленок.
- Создание упрочняющих покрытий.
Преимущества
- Высокая чистота и однородность покрытия.
- Возможность работы с широким спектром материалов.
- Точная регулировка параметров напыления и температуры подогрева образцов.
