Надежная конструкция

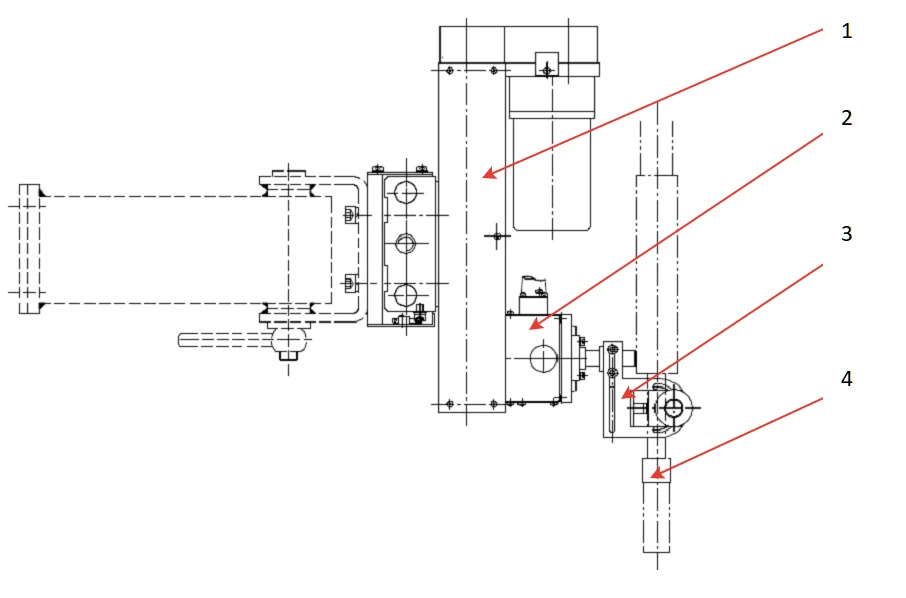

Для осуществления автоматической сварки двух осевой кросс слайдер должен быть смонтирован на сварочной колонне либо жестко закреплен над областью сварного стыка. Движение кросс слайдера по осям X и Y обеспечивается с помощью шарико-винтовой передачи. Таким образом выполняется точное позиционирование сварочной головки в пространстве. Управление перемещением осуществляется дистанционно с пульта. На слайдере имеется осциллятор (генератор колебаний), на котором крепится держатель сварочной горелки. Осциллятор позволяет задавать траекторию колебаний горелки при осуществлении процесса автоматизированной сварки. Для удобства управления горелкой при выполнении сварочных работ, на установке имеется лазерная указка.
| Тип привода | шарико-винтовая передача |
| Тип двигателя | электродвигатель постоянного тока 2*30 В, 24В |
| Ход по осям XY | +/- 150 мм |
| Скорость перемещения | 72 мм/мин |
| Номинальная нагрузка | 100 кг |
| Источник питания | AC95~ 250V, 50HZ, 1P |
| Скорость перемещения | 100 – 2400 мм/мин |
| Шаг колебания | 0,2 – 40 мм |
| Амплитуда колебания | 0 – 100 мм (если считать от центрального положения то +/- 50 мм) |
| Время пребывания в крайних точках, программируемое | 0 – 2 сек |

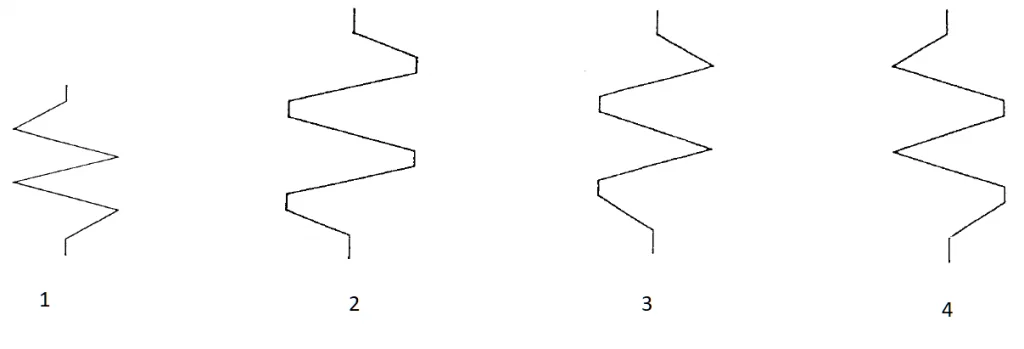

Программируемая траектория колебаний
Траектория 1. Режим «бега», время пребывания в крайних положениях равно 0 сек.
Траектория 2. Время пребывания в крайних положениях больше 0 сек.
Траектория 3. Время пребывания в крайнем левом положении больше 0 сек. Время пребывания в крайнем правом положении равно 0 сек.
Траектория 4. Время пребывания в крайнем левом положении равно 0 сек. Время пребывания в крайнем правом положении больше 0 сек
Траектория 2. Время пребывания в крайних положениях больше 0 сек.
Траектория 3. Время пребывания в крайнем левом положении больше 0 сек. Время пребывания в крайнем правом положении равно 0 сек.
Траектория 4. Время пребывания в крайнем левом положении равно 0 сек. Время пребывания в крайнем правом положении больше 0 сек

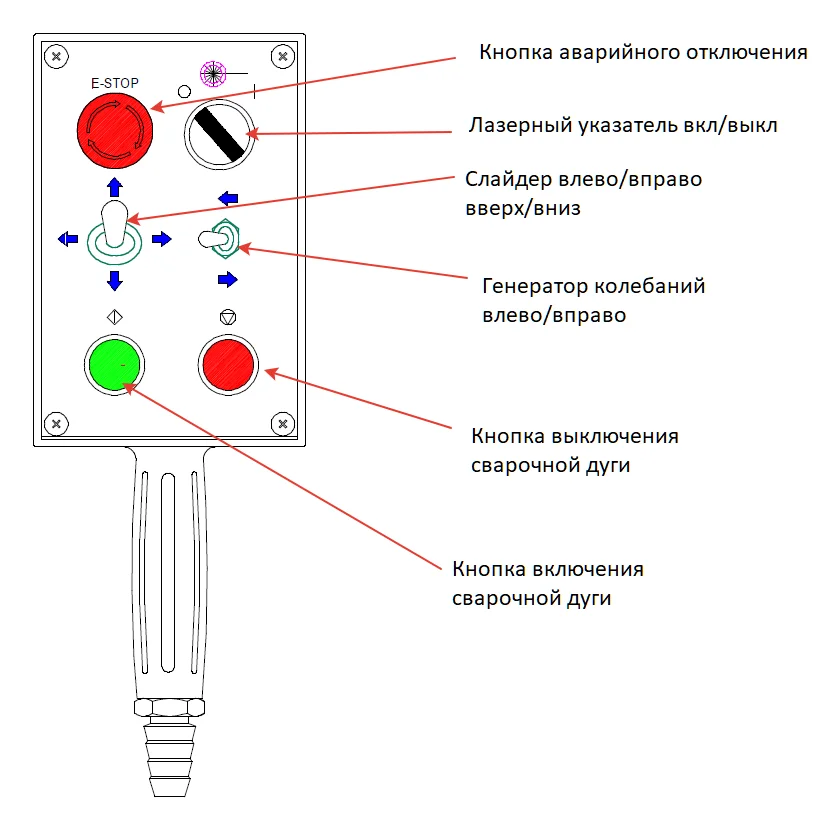

Простое управление
Опция видеонаблюдения

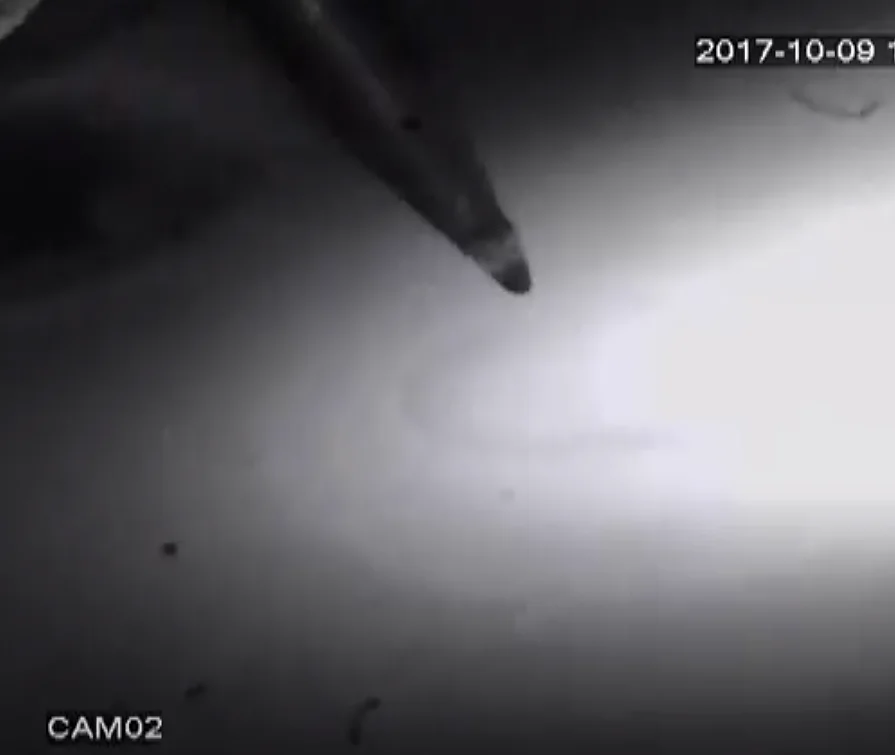

Система предназначена для наблюдения за сварочной ванной при аргонодуговой сварке со спектральной фильтрацией излучения дуги для получения контрастного изображения процесса. Значительное фокусное расстояние объектива и узкое угловое поле позволяют устанавливать камеру на расстоянии от сварочной дуги, что исключает необходимость использовать активные охлаждающие системы.В комплект поставки входят:

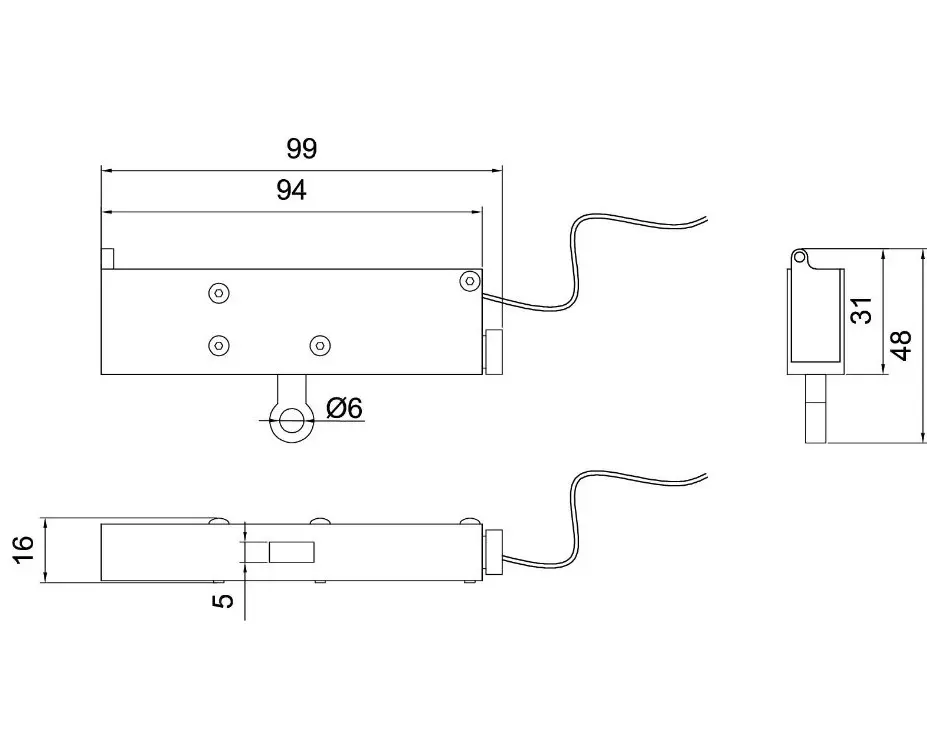

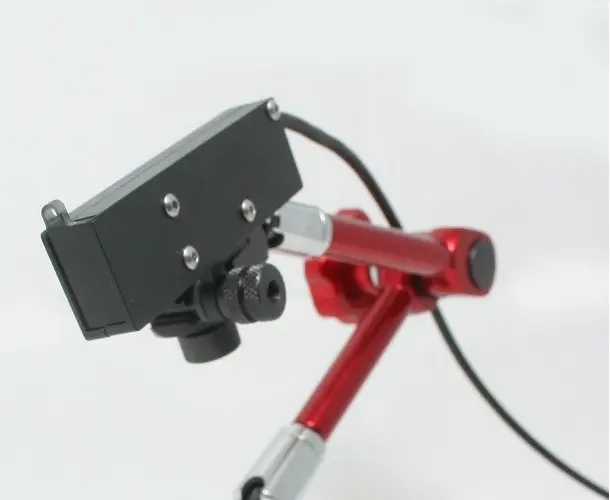

Камера видеонаблюдения за сваркой
Приемный питания и управления
Кабель подключения камеры (до 40 м)
Защитные светофильтры (10 штук)
РЭ
Паспорт
Многоосевой шарнирный штатив
Монитор
