Назначение

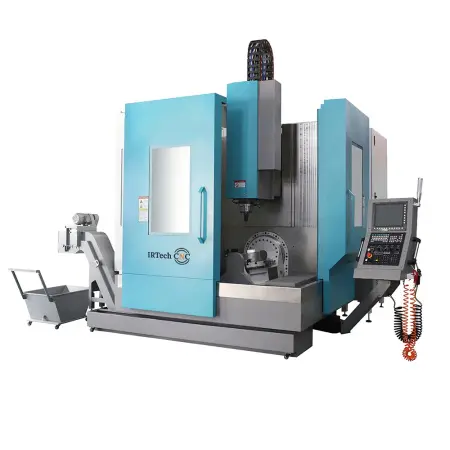

Пятиосевой обрабатывающий центр KDU разработан для многосторонней обработки сложных корпусных деталей и заготовок в форме тел вращения. Станок выполняет обработку с пяти сторон за один установ, обеспечивая широкий спектр операций: фрезерование, сверление, зенкерование, растачивание и нарезание резьбы.
Оборудование отличается высокой производительностью и способностью обрабатывать широкий диапазон материалов, включая сталь, алюминий, а также жаропрочные и коррозионностойкие сплавы.
Конструкция вертикального типа с наклонно-поворотным столом позволяет завершить весь процесс обработки без переналадки, что значительно экономит время и снижает затраты.
Преимущества
- ЧПУ система на русском языке
- Инструментальный магазин на 24/30/40 позиций
- Поворотно-наклонный
- Оптические линейки Heidenhine по осям X / Y / Z
Конструктивные особенности
Движение по осям
- Передача вращения от сервомоторов по осям X, Y и Z к шарико-винтовым передачам осуществляется посредством муфт. Такая конструкция обеспечивает точное и надежное управление перемещением рабочих осей
- Ось В - наклон стола на ±120°
- Ось С - поворот стола на 360°

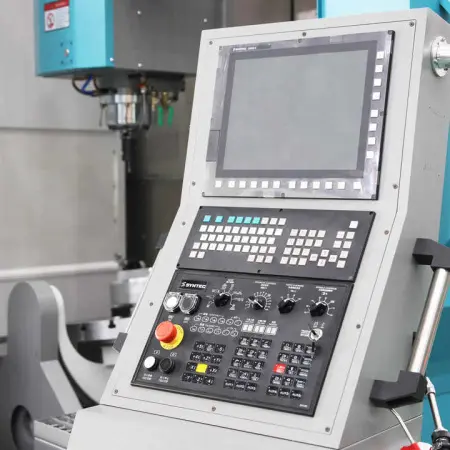

Панель управления
Расположение панели управления обеспечивает оператору возможность одновременно отслеживать показатели системы ЧПУ и фактическую работу станка. ЖК-дисплей с высокой четкостью изображения в реальном времени демонстрирует процесс работы ЧПУ-системы и текущую программу. Интуитивно понятный интерфейс на русском языке существенно упрощает управление станком и значительно сокращает время обучения новых операторов.
Для выполнения сложных задач наладки используется дистанционный ручной пульт управления. Этот пульт позволяет точно контролировать перемещение осей, а также управлять скоростью подачи при обработке. Пульт обеспечивает дискретное перемещение с шагом до 0,001 мм, что гарантирует высокую точность настройки.

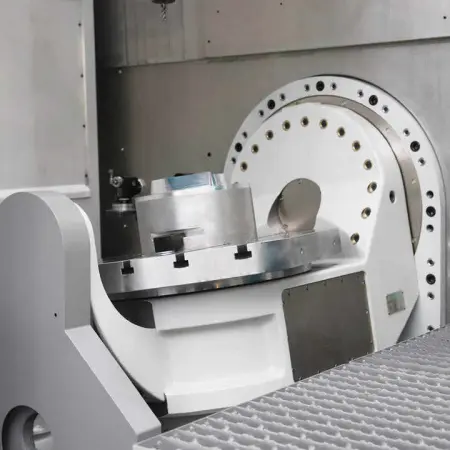

Поворотно-наклонный стол
KDU оснащен поворотно-наклонным столом, который обеспечивает высокий крутящий момент по оси В и C.

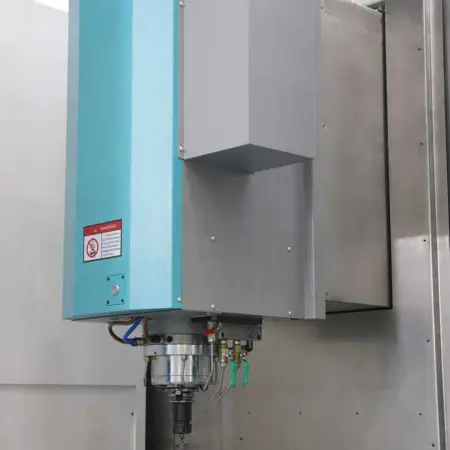

Шпиндель
Станок оснащен высокоскоростным шпинделем с прямым приводом, обеспечивающим скорость вращения до 12 000 об/мин. Конус шпинделя типа BT40 позволяет обрабатывать сложнопрофильные детали с максимальной производительностью и точностью, исключая люфты и обеспечивая стабильную работу на полной мощности двигателя. Это особенно важно для выполнения высококачественной и высокоточной обработки поверхности.
Станок оборудован системой масляного охлаждения шпинделя, что предотвращает тепловую деформацию и гарантирует высокую точность обработки в течение длительного времени эксплуатации.
Инструментальный магазин
Инструментальный магазин рассчитан на 24 позиции инструмента. Время смены инструмента составляет 2 секунды.

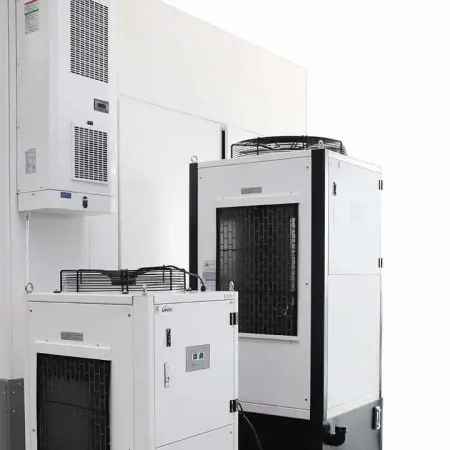

Кондиционер электрошкафа
Электрошкаф оборудован системой защиты класса IP55 и промышленным кондиционером, обеспечивающим стабильную температуру внутри корпуса. Это предотвращает перегрев электрокомпонентов, исключает ошибки работы системы ЧПУ, вызванные повышенной температурой, и защищает от попадания загрязненного воздуха из производственного помещения.
Линейный направляющие
На станке используются высокоточные направляющие HIWIN (Тайвань) класса точности повышенного уровня. Они гарантируют прямолинейное движение по осям X, Y,Z на протяжении длительного срока эксплуатации.
Все монтажные отверстия закрыты специальными заглушками, а фронтальная поверхность направляющих защищена металлическими кожухами. Это исключает накопление пыли и ее попадание в подшипники.
Конструкция с четырехточечным контактом между кареткой и рельсом включает четыре ряда шариков, что позволяет воспринимать нагрузки во всех направлениях и сохранять стабильность при интенсивной эксплуатации.
Скиммер масла
Используется для удаления излишков масла с поверхности смазочно-охлаждающих жидкостей (СОЖ) в системе станка. Его использование улучшает производительность оборудования, снижает затраты на обслуживание и продлевает срок службы рабочих жидкостей.
Автоматическая система смазки
Станок оснащен автоматической системой смазки, которая обеспечивает подачу масла к подвижным элементам, включая линейные направляющие всех осей и шарико-винтовые передачи.
Система ЧПУ автоматически контролирует уровень смазки и уведомляет оператора, если объем масла в расширительном баке достигает минимального значения, что облегчает обслуживание и продлевает срок эксплуатации оборудования.

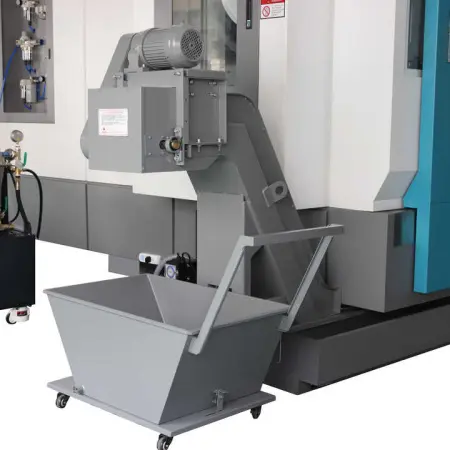

Контейнер для стружки
Воздушный пистолет и пистолет с СОЖ
- Воздушный пистолет:
Используется для оперативной очистки деталей и рабочей зоны от сухой стружки и пыли.
- Пистолет с СОЖ
Предназначен для удаления мелких частиц, охлаждения инструмента и повышения качества обработки.
Комплектация
- Шарико-винтовые передачи HIWIN, Тайань
- Линейные направляющие HIWIN, Тайань
- Наклонно-поворотный стол
- Механизм смены инструмента на 24 позиции
- Система автоматической смазки
- Система СОЖ
- Конвейер стружкоотвода
- Устройство охлаждения масла
- Набор инструментов для обслуживания
Область применения
Автомобильная промышленность
Машиностроение
Приборостроение
Двигателестроение
Изготовление пресс-форм и штампов высокого качества
Станкостроение
Получаемые изделия:
