Габаритные размеры, мм
—
5000×2000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
5000×1500×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
4000×2000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
4000×1500×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
4000×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
3000×2000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
3000×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2500×2000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2500×1500×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2000×2000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2000×1500×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2000×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
1500×1500×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
1500×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
1200×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
1000×1000×200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2500×1000×1200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2000×1200×1200
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
2000×1000×1000
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Габаритные размеры, мм
—
1500×1200×1000
Тип зажимных пазов
—
Т-образный 22Н12
по ГОСТ 1574-91
Шаг пазов, мм
—
250
Цена по запросу
Показать еще

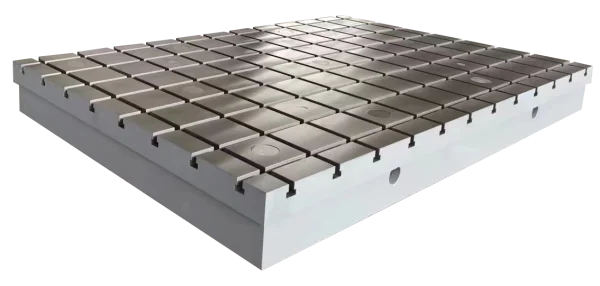

Плиты Т-паз

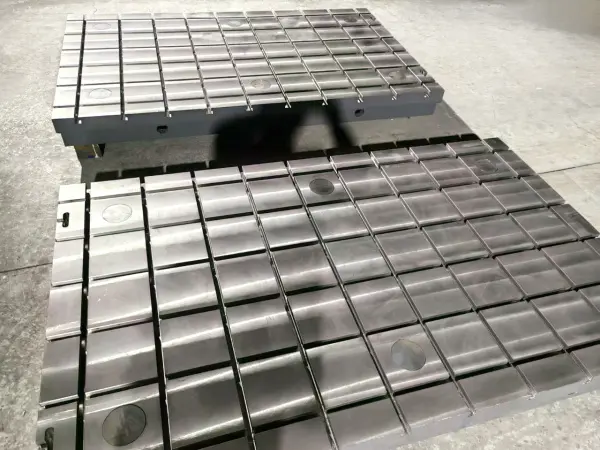

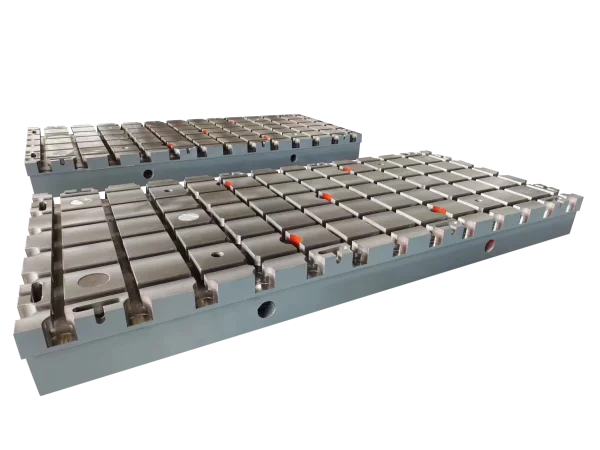

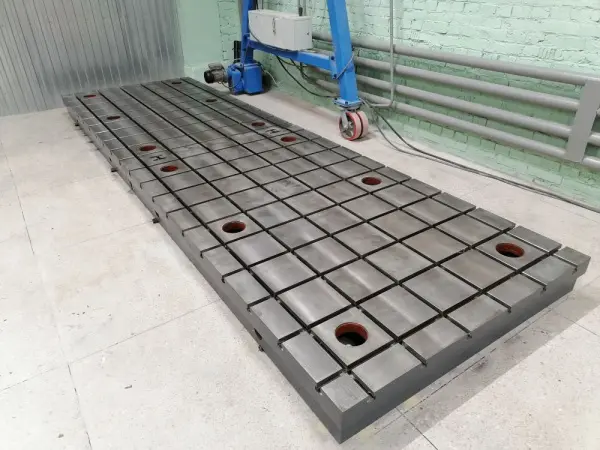

Монтажные (или стендовые) чугунные плиты широко применяются на многих сварочных производствах при сварке массивных, крупногабаритных деталей. Чугунная плита представляет собой литую монолитную конструкцию с базовой поверхностью, которая позволяет размещать в необходимом положении заготовки, детали, узлы и надежно фиксировать их в трехмерном пространстве.

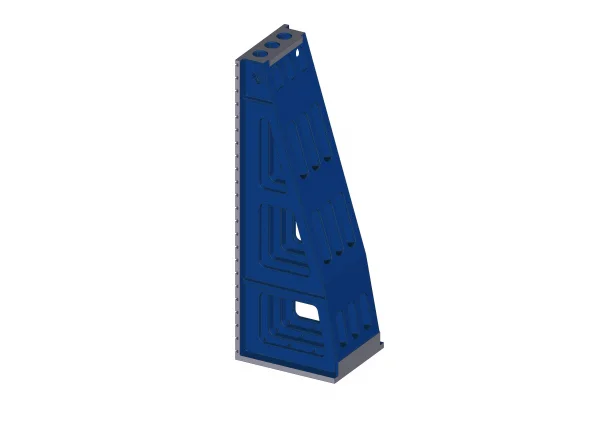

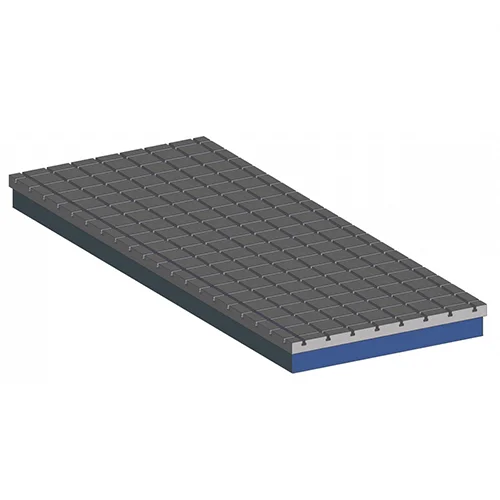

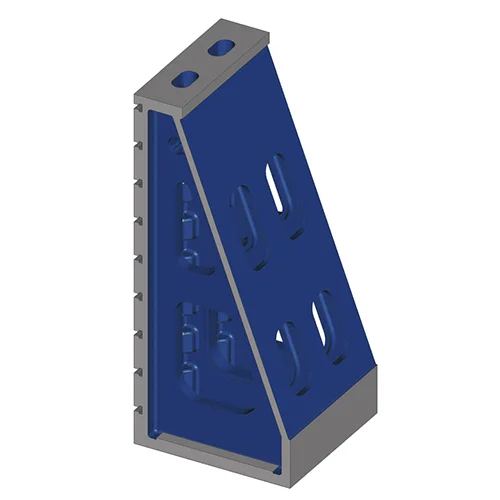

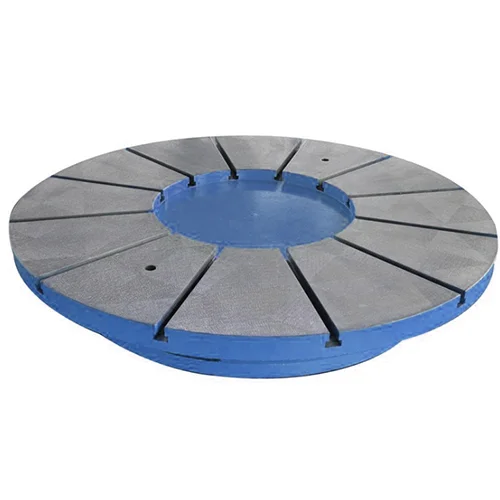

Плиты могут быть выполнены в трех основных исполнениях: стендовом (прямоугольная форма), круглом и угловом. Последний используется, если необходима фиксация обрабатываемых деталей под углом 90º. Конструкция таких плит состоит из станины (основания) и рабочей вертикальной плиты, которая имеет шлифованную поверхность с выполненными прецизионными Т-пазами. Во избежание опрокидывания угловой чугунной плиты под действием возникающего момента от силы тяжести закрепленной детали, ее необходимо жестко фиксировать к фундаменту либо другой монтажной плите (как правило стендовой). Для этого в теле основания предусмотрены сквозные крепежные отверстия, а сама нижняя поверхность станины шлифуется с применением высокоточной фрезы.
Таким образом, отклонения от перпендикулярности рабочей поверхности и фундамента остаются минимальными. Такой подход позволяет обеспечить надежное закрепление деталей под углом 90º, повышая при этом удобство осуществления сварки сложных конструкций.
Преимущества чугунных плит ИРС
Высокая точность
Один из главных критериев при сварке. Высокая точность плит достигается несколькими способами: за счет проведения механической обработки на высокоточном фрезерном станке с ЧПУ за один установ; материал плиты обладает низкой теплопроводностью – плита не деформируется при выполнении сварочных работ.
Т-паз по Вашим габаритам
Мы изготавливаем монтажные чугунные плиты с Т-образными пазами по ГОСТ 1574-91, стандартный размер: 22Н12. В зависимости от Ваших производственных задач пазы могут быть выполнены по индивидуальным чертежам.
Увеличение рабочей площади

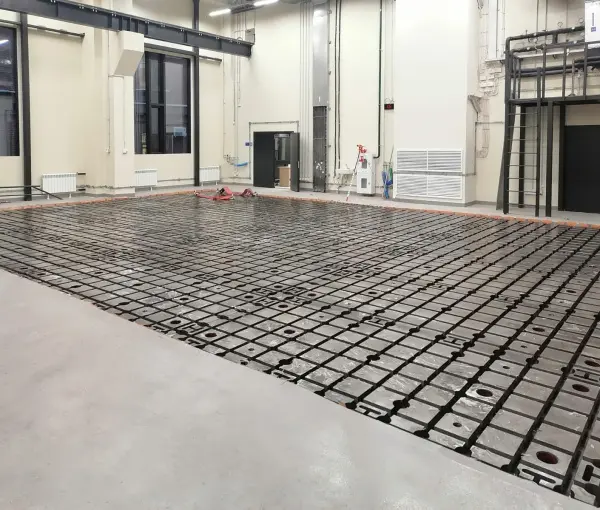

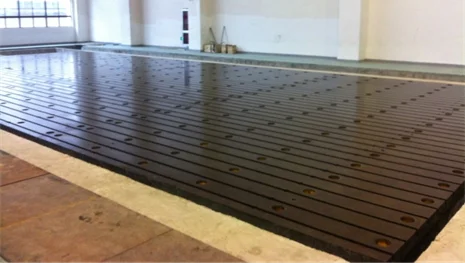

Зачастую при сварке объемных/протяженных металлоконструкций использование одной монтажной плиты не позволяет обеспечить требуемые габариты рабочей поверхности. Специально для таких случаев ООО «Интеллектуальные Робот Системы» разработала уникальную систему соединения нескольких чугунных плит между собой с последующим формированием единого монтажного плаца и обеспечением общей горизонтальной плоскостности в пределах 0,5 мм.
