Модель SG-100 представляет собой плазмотрон высокой мощности (80 кВт). SG-100 подходит как для больших объемов производства, так и для производств с меньшим объемом, где требуется гибкость системы.
Плазмотрон SG-100 применяется для нанесения на поверхностях деталей различных покрытий: упрочняющих, антикоррозионных, износостойких, жаропрочных и т.п. Тип покрытия зависит от применяемого напыляемого материала, это могут быть порошки металлов, керамики, сплавов на основе кобальта, карбиды и т.д.
Конструкция плазмотрона состоит из соосно выстроенных сопел и электрода и позволяет подбирать различные комбинации электрода и защитного сопла под определённые задачи и для получения максимальной производительности работы и качества покрытия. Плазмотрон может работать с различными комбинациями плазмообразующих газов, что обеспечивает его применимость для широкого спектра покрытий.

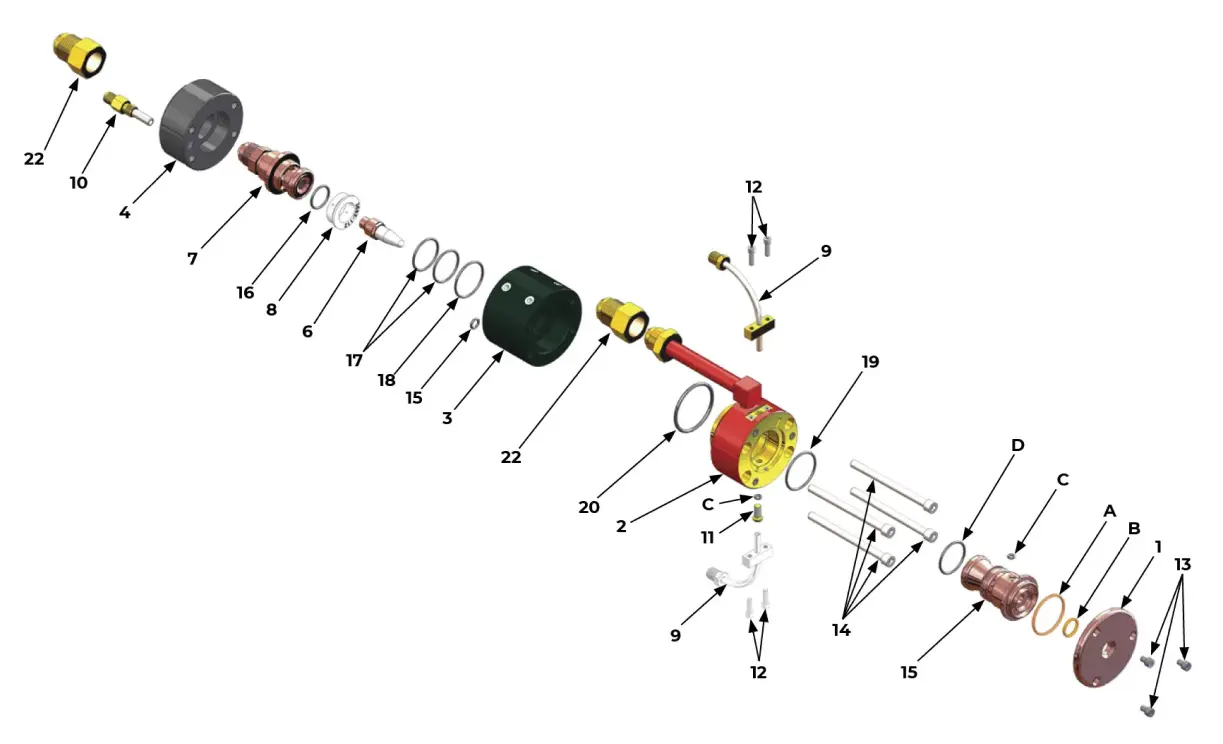

Взрыв-схема плазматрона SG 100
| Номер на схеме | Артикул | Наименование | Артикул по PRAXAIR | Артикул по FST | |
|---|---|---|---|---|---|
| 1 | IRS-300039 | Пластина передняя | PLATE, FRONT COVER STANDARD I.D. | 2083-123 | 307.034 |
| 2 | IRS-300024 | Кожух плазматрона, передняя часть sg-100 | TORCH HOUSING, FRONT SG-100 | 1083B-200 | 307.048 |
| 3 | IRS-300010 | Кожух плазматрона, средний, sg-100, изолятор | TORCH HOUSING, MIDDLE, SG-100, INSULATOR | 1083A-122N | 307.002 |
| 4 | IRS-300046 | Кожух плазматрона, задний sg-100 | TORCH HOUSING, REAR SG-100 | 1083B-205I | |
| 5 | IRS-300027 | Анод, инжекция в прямом направлении, NVS (наклон вперед 20°, без стабилизации вихревым потоком) | ANODE, SG-100, NVS | 2083-730 | 307.013 |
| 5 | IRS-100526 | Анод дозвуковой, с углом 10 градусов, 0.125 дюйма (наклон инжекции вперед 10°) | 03083-145 | 307.023 | |
| 5 | IRS-100530 | Анод дозвуковой, стандартный, 90° | 03083-175 | 307.021 | |
| 5 | IRS-100528 | Анод дозвуковой, с углом 10 градусов, 0.078 дюйма | 03083-165 | 307.008 | |
| 5 | IRS-300031 | Анод, 1 Max (сверхзвуковой), угол 10 градусов, диаметр 0.125 дюйма | 02083-355 | 307.022 | |
| 5 | IRS-300032 | Анод, 1 Max (сверхзвуковой), стандартный угол (90°), диаметр 0.078 дюйма | Gun housing, middle, insulator | 02083-358 | 307.014 |
| 5 | IRS-300033 | Анод, инжекция в обратном направлении, 1 Max (наклон назад 10°) | 02083-155 | 307.005 | |
| 5 | IRS-300034 | Анод, инжекция в прямом направлении, 2 Maxa (наклон вперед 10°) | 02083-100 | 307.017 | |
| 6 | IRS-300045 | Катод, SG-100, NVS, STD (катод для стандартного безвихревого режима работы) | CATHODE, SG-100, NVS, STD | 2083-120 | |
| 6 | IRS-300005 | Катод, стандартный, NVS для SG-100 | 01083A-720 | 307.026 | |
| 6 | IRS-300007 | Катод, SG-100, 1 Max | 01083A-112 | 307.001 | |
| 6 | IRS-300008 | Катод, SG-100, 2 Maxа | 01083-104 | 307.027 | |
| 7 | IRS-300004 | Держатель катода, sg-100 | CATHODE HOLDER, SG-100 | 1083A-108 | 307.028 |
| 8 | IRS-300013 | Инжектор газовый, SG-100, стандартный, для режимов Mach I/Mach II | GAS INJECTOR, SG-100, NVS, STD (BROWN) | 3083-112 | 307.029 |
| 8 | IRS-300014 | Инжектор газовый, дозвуковой, для режима Mach I, для SG-100 | 03083-113 | 307.007 | |
| 8 | IRS-300015 | Инжектор газовый, дозвуковой, для режима Mach II, для SG-100 | 03083-110 | 307.030 | |
| 9 | IRS-00093756 | Трубка с отверстием для подачи порошка, sg-100 (изогнутая под углом 90°) в сборе | TUBE, POWDER PORT, SG-100 (90°, CURVED) ASSY | 5004378 | 307.035 |
| 10 | IRS-300001 | Трубка с отверстием для подачи дугового газа, в сборе | TUBE, ARC GAS PORT, ASSY | 1083-10 | 307.039 |
| 11 | IRS-300022 | Заглушка с отверстием для подачи порошка | PLUG, POWDER PORT | 1083A-107A | 307.040 |
| 12 | IRS-300021 | Винт (трубки подачи порошка), 6-32 x 0,5” lg из нержавеющей стали | SCREW, SK THD CAP, 6-32 X 0.5” LG STAINLESS | 7000611 | 307.067 |
| 13 | IRS-300043 | Винт (пластина передняя), нержавеющая сталь lg 8-32 x 0,25” | SCREW, SK THD CAP, 8-32 X 0.25” LG STAINLESS | 7000422 | 307.069 |
| 14 | IRS-300026 | Винт (корпус), 1/4-20 x 3,5” lg из нержавеющей стали | SCREW, SK THD CAP, 1/4-20 X 3.5” LG STAINLESS | 7000435 | 307.068 |
| 15 | IRS-300003 | Уплотнительное кольцо (уплотнение дуговой газовой трубки) | O-RING, TORCH HSG, ARC GAS TUBE SEAL | 2-010S | 307.046 |
| 16 | IRS-300009 | Уплотнительное кольцо (держатель катода, уплотнение газовой форсунки) | O-RING, CATHODE HOLDER, GAS INJECTOR SEAL | 2-017S | 307.065 |
| 17 | IRS-300011 | Уплотнительное кольцо (уплотнение держателя катода) | O-RING, MIDDLE TORCH HSG, CATHODE HOLDER SEAL | 2-022S | 307.066 |
| 18 | IRS-300012 | Уплотнительное кольцо (уплотнение держателя катода) | O-RING, MIDDLE TORCH HSG, CATHODE HOLDER SEAL | 2-024S | 307.042 |
| 19 | IRS-300037 | Уплотнительное кольцо (анодное уплотнение) | O-RING, FRONT TORCH HSG, ANODE SEAL | 2-025S | 307.043 |
| 20 | IRS-300025 | Уплотнительное кольцо (уплотнение средней части плазмотрона) | O-RING, FRONT TORCH HSG, MIDDLE TORCH HSG SEAL | 2-128S | 307.044 |
| 22 | Переходник, кабель 987-TO sg-100, прямой | ADAPTER, CABLE 987-TO SG-100, STRAIGHT | 5004376 | ||
| A | IRS-300040 | Уплотнительное кольцо, передняя пластина, большое | O-RING, FRONT PLATE, LARGE | 2-026S | 307.049 |
| B | IRS-300041 | Уплотнительное кольцо, передняя пластина, маленькое | O-RING, FRONT PLATE, SMALL | 2-014S | 307.045 |
| C | IRS-300042 | Уплотнительное кольцо, анод, отверстие для подачи порошка | O-RING, ANODE, POWDER PORT | 2-006S | |
| D | IRS-300038 | Уплотнительное кольцо, анод, задняя часть | O-RING, ANODE, REAR | 2-020S | 307.047 |
Для работы плазмотрона могут применяться различные технологические газы, как аргон, азот, гелий и водород. Данная модель позволяет производить напыление с подачей порошка внутрь плазмотрона, так и снаружи (как у плазмотрона F4 и подобных).
Подача порошка может производиться под разным углом (перпендикулярно, сонаправленно или противоположно направлено струе).
Такая возможность различной подачи порошка обеспечивает оптимальную передачу энергии частицам, которая обеспечивает высокую эффективность нанесения покрытия.
Специалисты компании ООО «Интеллектуальные робот системы» всегда готовы проконсультировать Вас по необходимой комплектации для решения вашей производственной задачи.
