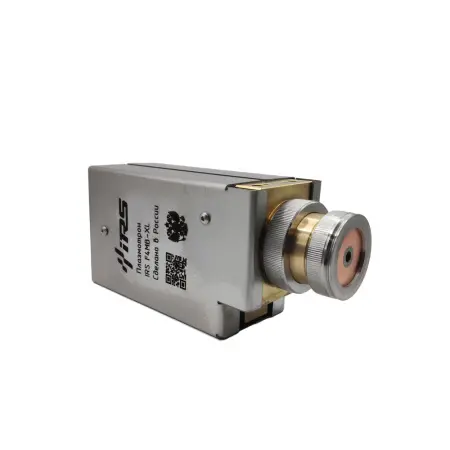

Плазмотрон модели F4MB-XL является самым распространенным и универсальным плазмотроном, применяющийся для нанесения на поверхностях деталей различных покрытий: упрочняющих, антикоррозионных, износостойких, жаропрочных и т.п. Тип покрытия зависит от применяемого напыляемого материала, это могут быть порошки металлов, керамики, сплавов на основе кобальта, карбиды и т.д.
Конструкция плазмотрона состоит из соосно выстроенных сопел и электрода и позволяет подбирать различный диаметр инжектора порошка и защитного сопла под определённые задачи и для получения максимальной производительности. Плазмотрон может работать с различными комбинациями плазмообразующих газов, что обеспечивает его применимость для широкого спектра покрытий.
Модель F4MB-XL позволяет выполнять напыления на внутренних и внешних поверхностях деталей под различными углами к напыляемой поверхности.
Применимость плазмотрона для напыления внутренних поверхностей деталей ограничена конструкцией плазмотрона, поэтому перед его применением для этой цели необходимо проконсультироваться со специалистом ООО «Интеллектуальные робот системы».
Конструкция плазмотрона позволяет производить напыление только с внешней подачей порошка.
Подача порошка может производиться под разным углом (перпендикулярно, сонаправленно или противоположно направлено струе).
Такая возможность различной подачи порошка обеспечивает оптимальную передачу энергии частицам, которая обеспечивает высокую эффективность нанесения покрытия.
Плазмотроны F4MB-XL и F4MB90-XL являются прямой заменой плазмотронов F4-MB, F4-HB и F4-HBS. Параметры распыления и центральные точки инструмента для пистолетов серии F4MB-XL идентичны их соответствующим заменителям, что гарантирует отсутствие необходимости в изменении существующих параметров и программ движения.
Плазмотроны F4MB-XL, F4MB90-XL, F4-MB, F4-HB и F4-HBS унифицированы по основным расходным частям.

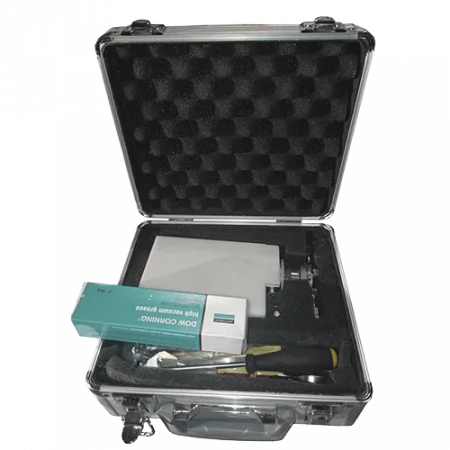

Опциональными принадлежностями для плазмотрона являются:
- приспособление для центровки электрода
- кронштейн для крепления плазмотрона
- приспособление для выставления дистанции инжектора
- приспособление для воздушного обдува изделия
- держатели инжекторов
- инжекторы
- электроды
- сопла
Специалисты компании ООО «Интеллектуальные робот системы» всегда готовы проконсультировать Вас по необходимой комплектации для решения вашей производственной задачи.
|
№ |
Наименование |
Серийный номер OEM |
Артикул по METCO |
Артикул по FST |
Наименование EN |
|
1 |
Держатель инжектора, 90/75, стандарт |
1003430 |
300015 |
300.037-1 |
Injector Holder, Double, 90°/75° |
|
2 |
Винт М3х5 |
1003525 |
300151-06 |
300.036 |
Screw, Injector Holder, M3x5 |
|
3.1 |
Инжектор порошка 1.8 мм |
1038715 |
F201115 |
- |
Powder Injector, 1.8 mm (with undercut),standard |
|
3.2 |
Инжектор порошка 1.5 мм |
1038714 |
F201114 |
- |
Powder Injector, 1.5 mm (with undercut),standard |
|
3.3 |
Инжектор порошка 2.0 мм |
1038716 |
F201116 |
- |
Powder Injector, 2.0mm (with undercut),standard |
|
3.4 |
Инжектор порошка 1.5 мм |
1003434 |
300019 |
380.001 |
Powder Injector, 1.5mm (without undercut),optional |
|
3.5 |
Инжектор порошка 1.8 мм |
1003436 |
300020 |
380.002 |
Powder Injector, 1.8mm (without undercut), optional |
|
3.6 |
Инжектор порошка 2.0 мм |
1003439 |
300021 |
380.003 |
Powder Injector, 2.0mm (without undercut), optional |
|
3.7 |
Инжектор порошка 1.5 мм |
1003435 |
300019-01 |
- |
Powder Injector, 1.5mm (with cemented carbide insert), optional |
|
3.8 |
Инжектор порошка 1.8 мм |
1003437 |
300020-01 |
- |
Powder Injector, 1.8mm (with cemented carbide insert), optional |
|
3.9 |
Инжектор порошка 2.0 мм |
1003440 |
300021-01 |
- |
Powder Injector, 2.0mm (with cemented carbide insert), optional |
|
4 |
Запорное кольцо переднее |
1003419 |
F400302 |
300.035 |
Front Locking Ring |
|
5 |
Запорное кольцо заднее |
1003425 |
F20112 |
- |
Rear Locking Ring |
|
6.1 |
Сопло F4, 5 мм |
1003442 |
300022(TF) |
- |
Nozzle, 5mm |
|
6.2 |
Сопло F4, 6 мм |
1072007 |
F200059/ 30000(TF) |
- |
Nozzle, 6mm |
|
6.3 |
Сопло F4, 7 мм |
300002-10/1003407 |
300002-10(TF) |
300.029 |
Nozzle, 7mm |
|
6.4 |
Сопло F4, 8 мм |
300002-20/1003408 |
300002-20(TF) |
300.031 |
Nozzle, 8mm |
|
7 |
Кольцо анода переднее |
1059684 |
TRPP57746 |
300.033 |
O-Ring, Viton |
|
8 |
Уплотнительное кольцо |
1003473 |
300041 |
300.060 |
O-Ring, Viton |
|
9 |
Длинный держатель анода |
1003421 |
300009 |
- |
Front Gun Body |
|
10 |
Фиксирующий винт держателя анода |
1003511 |
300139 |
300.021 |
Positioning Screw |
|
11 |
Кольцо анода заднее |
1041816 |
WJ57747 |
300.024 |
O-Ring, Viton |
|
12 |
Уплотнительное кольцо |
1001434 |
7E129 |
300.005 |
O-Ring, Buna |
|
13 |
Секция центральная |
1069416 |
F4MB-XL83699 |
- |
Center Gun Body |
|
14 |
Уплотнительное кольцо |
1038940 |
300005 |
300.061 |
O-Ring, NBR |
|
15 |
Распределитель газа |
1003499 |
F300048 |
300.018 |
Gas Ring |
|
16 |
Изолирующая секция |
1003497 |
F200044 |
300.015 |
Insulator Assembly |
|
17 |
Винты М4х10 |
1003513 |
300141 |
300.013 |
Screw, M4 x 10 |
|
18 |
Изолирующие винты |
1003512 |
300140 |
300.010 |
Insulating Screw |
|
19 |
Электрод |
1072006 |
F3000289 /300001(TF) |
300.008 |
Electrode |
|
20 |
Уплотнительное кольцо электрода |
1000359 |
2-014V |
300.007 |
O-Ring, Black Viton |
|
21 |
Водяная трубка охлаждения |
1003423 |
300009 |
300.006 |
Cooling tube |
|
22 |
Секция задняя |
1069418 |
F4MB-XL85897 |
- |
Rear Gun Body Assembly |
|
23 |
Винты М4х25 |
1003514 |
300142 |
300.003-01 |
Screw, M4 x 25 |
|
24 |
Корпус |
1069419 |
F4MB-XL85988 |
- |
Cover Assembly |
|
25 |
Винты М5х0,8 мм |
1069417 |
F4MB-XL83787 |
- |
Screw, M5 x 0.8mm |
