Конструкция плазмотрона F1 разработана и сконструирована специально для нанесения покрытий на внутренние поверхности деталей с диаметром от 75 мм и на глубину до 495 мм. Специальный материал корпуса позволяет производить напыления избегая влияния электрических полей на процесс наплавки. Данная модификация позволяет производить напыления при угле плазменной струи в 90˚ относительно корпуса плазмотрона.

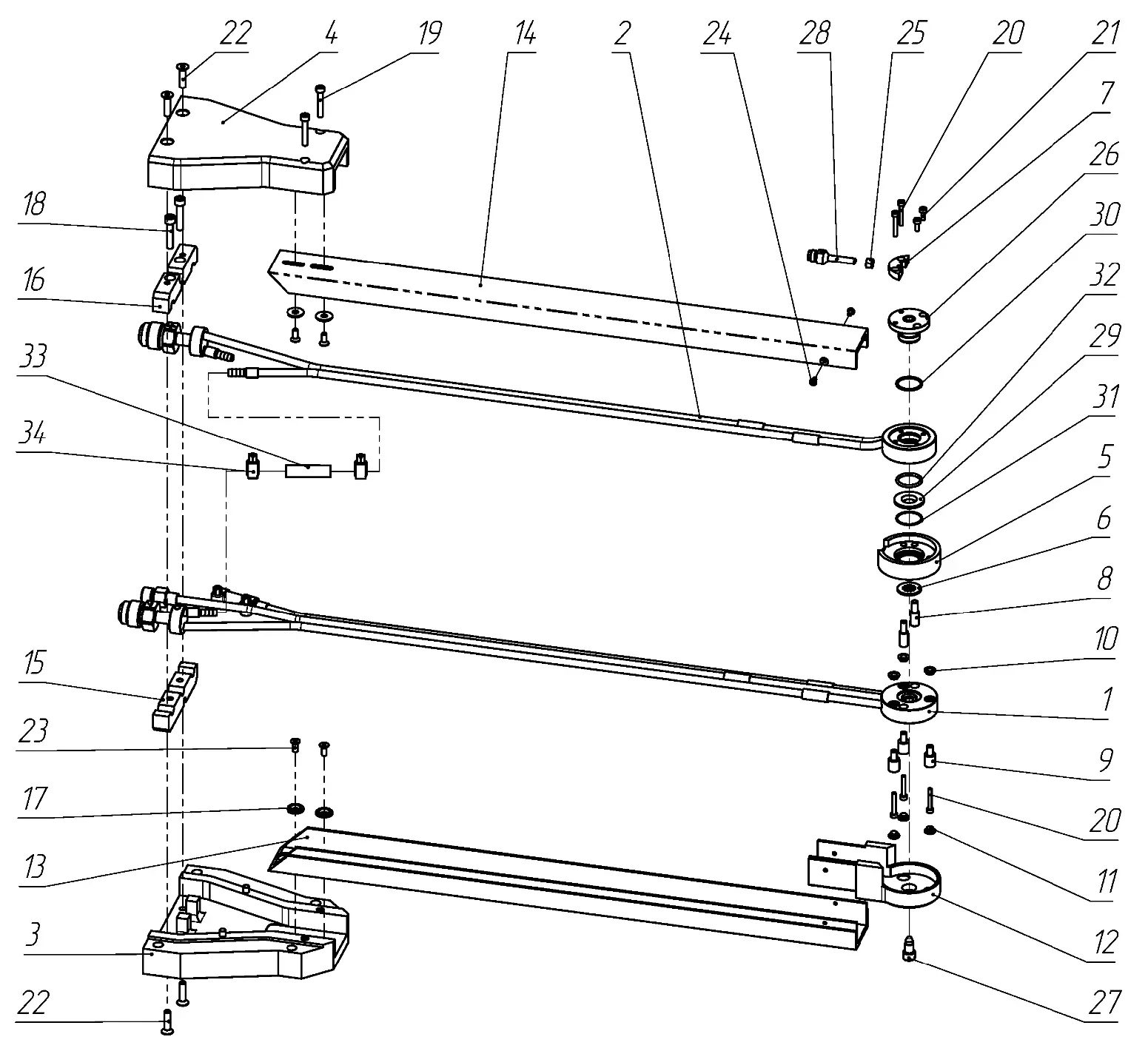

Взрыв-схема плазматрона F1-90
| Номер на схеме | Артикул | Наименование | Артикул по METCO | Артикул по FST | Артикул по Clerici | |
|---|---|---|---|---|---|---|
| 1 | IRS-00106099 | F1-90-495 Модуль катода | Rear section complete | 1003628 | - | - |
| 1 | IRS-00106100 | F1-90-600 Модуль катода | Rear section complete | - | - | CE-001837 |
| 1 | IRS-00106101 | F1-90-700 Модуль катода | Rear section complete | - | - | CE-001838 |
| 1 | IRS-00106102 | F1-90-750 Модуль катода | Rear section complete | - | - | CE-001839 |
| 1 | IRS-00106103 | F1-90-1000 Модуль катода | Rear section complete | - | - | - |
| 2 | IRS-00106104 | F1-90-495 Модуль анода | Front section | 1003627 | - | - |
| 2 | IRS-00106105 | F1-90-600 Модуль анода | Front section | - | - | CE-001828 |
| 2 | IRS-00106106 | F1-90-700 Модуль анода | Front section | - | - | CE-001829 |
| 2 | IRS-00106107 | F1-90-750 Модуль анода | Front section | - | - | CE-001830 |
| 2 | IRS-00106108 | F1-90-1000 Модуль анода | Front section | - | - | - |
| 3 | IRS-00106058 | F1 Кожух нижний | Shell for F1-45 | 1003629 | 301.001-01 | CE-002224 |
| 4 | IRS-00106059 | F1 Кожух верхний | Shell for F1-45 | 1003629 | 301.001-01 | CE-002225 |
| 5 | IRS-00106060 | F1 Изолятор | Intermediate section complete | 1003754 | 301.014-00 | CE-001376 |
| 6 | IRS-00106061 | F1 Распределитель газа | Gas distribution ring | 1003634 | 301.013 | CE-001377 |
| 7 | IRS-00106062 | F1 Держатель инжектора | Injector support standard | 1003636 | 301.022 | CE-001812 |
| 8 | IRS-00106063 | F1 Штифт изолирующий | Centering pin | 1003640 | 3001.009 | CE-001381 |
| 9 | IRS-00106064 | F1 Втулка изолирующая | Insulating sleeves and covers | 1003624 | 301.007 | CE-001382 |
| 10 | IRS-00106065 | F1 Вкладыш изолирующий | - | - | CE-001809 | |
| 11 | IRS-00106066 | F1 Заглушка изолятора | 1070697 | - | - | |
| 12 | IRS-00106073 | F1-90 Кожух защитный | Cover | 1003751 | 301.002-01 | CE-001383 |
| 13-14 | IRS-00106121 | F1-90-495 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | IRS-00106122 | F1-90-600 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | IRS-00106123 | F1-90-700 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | IRS-00106124 | F1-90-750 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | IRS-00106125 | F1-90-1000 Набор. Короб нижний + верхний | - | - | - | |
| 15 | IRS-00106078 | F1 Обойма нижняя | Holder | 1003633 | 301.006 | CE-002223 |
| 16 | IRS-00106083 | F1 Обойма верхняя | Holder | 1003633 | 301.006 | CE-002222 |
| 17 | - | Шайба | - | - | - | |
| 18 | - | Винт | Socket head cap screw for holder | - | 301.029 | CE-002039 |
| 19 | - | Винт | - | - | - | |
| 20 | - | Винт | Nozzle screws, M3x10 | 1003521 | 301.023 | CE-001824 |
| 21 | - | Винт | - | - | CE-001823 | |
| 22 | - | Винт | Socket head cap screw | - | 301.028 | CE-001817 |
| 23 | - | Винт | - | - | - | |
| 24 | - | Винт | Screws, M3x6 | - | 301.003 | CE-001821 |
| 25 | - | Гайка | Locknut, M5 | - | 301.021 | - |
| 26 | IRS-00104418 | F1 Сопло, 5 мм | Nozzle, 5 mm | 1003621 | 301.018 | - |
| 26 | IRS-00104417 | F1 Сопло, 6 мм | Nozzle, 6 mm | 1003743 | 301.019 | CE-001749 |
| 27 | IRS-00104411 | F1 Электрод вставной | Electrode, plug type | 1003742 | 301.010-01 | CE-001757 |
| 27 | IRS-00104413 | F1 Электрод винтовой | Screw for electrode | 1003747 | 301.011 | - |
| 28 | IRS-100028 | Инжектор Ф1,8 мм с гайкой | Powder injector 1.8 mm | 1003436 | - | - |
| 28 | IRS-100029 | Инжектор Ф1,5 мм с гайкой | Powder injector 1.5 mm | 1003434 | - | - |
| 28 | IRS-100030 | Инжектор Ф2,0 мм с гайкой | Powder injector 2.0 mm | 1003439 | - | - |
| 28 | IRS-100197 | Инжектор Ф1,8 мм | Powder injector 1.8 mm | 1003436 | - | - |
| 28 | IRS-100198 | Инжектор Ф1,5 мм | Powder injector 1.5 mm | 1003436 | - | - |
| 28 | IRS-100199 | Инжектор Ф2,0 мм | Powder injector 2.0 mm | 1003439 | - | - |
| 29 | IRS-00106053 | F1 Кольцо | Intermediate section complete | 1003434 | 301.014-00 | CE-001375 |
| 30 | IRS-00103677 | Кольцо уплотнительное | O-Ring, 19 x 1.5 mm | 1003626 | 301.017 | CE-001046 |
| 31 | IRS-00103678 | Кольцо уплотнительное | Intermediate section complete | 1003754 | 301.014-00 | CE-001848 |
| 32 | IRS-00103676 | Кольцо уплотнительное | O-Ring, 18 x 2 mm | 1003745 | 301.016 | CE-001045 |
| 33 | IRS-00106021 | Шланг | Connecting hose | 1003510 | 301.005 | - |
| 34 | - | Хомут | Connecting hose clamp | 1003509 | 301.004 | - |
Опциональными принадлежностями для плазмотрона являются:
- приспособление для вытягивания сопла
- кронштейн для крепления плазмотрона
- держатели инжекторов
- инжекторы
- электроды
- сопла
Специалисты компании ООО «Интеллектуальные робот системы» всегда готовы проконсультировать Вас по необходимой комплектации для решения вашей производственной задачи.
