Большие подъемные опоры
Перейти в раздел
ОТЛОЖИТЬ
ОТЛОЖЕНО
F, кгс
—
4000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
120 419 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
ОТЛОЖИТЬ
ОТЛОЖЕНО
F, кгс
—
5000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
83 442 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
ОТЛОЖИТЬ
ОТЛОЖЕНО
F, кгс
—
6000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
60 085 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
ОТЛОЖИТЬ
ОТЛОЖЕНО
F, кгс
—
8000
Размер D, мм
—
Tr40x7
Размер g, мм
—
69
51 538 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
Магнитные резьбовые усилители
Перейти в раздел
Модульные магнитные усилители
Перейти в раздел
ОТЛОЖИТЬ
ОТЛОЖЕНО
H мин-макс. A, мм
—
70-100
H мин-макс. B, мм
—
80-110
16 258 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
ОТЛОЖИТЬ
ОТЛОЖЕНО
H мин-макс. A, мм
—
50-70
H мин-макс. B, мм
—
60-80
16 028 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
ОТЛОЖИТЬ
ОТЛОЖЕНО
H мин-макс. A, мм
—
42-52
H мин-макс. B, мм
—
52-62
15 451 руб.
/шт
ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ
ПОДРОБНЕЕ
Опоры
Для правильной установки обрабатываемых деталей используют опоры (установочные элементы).Неподвижные опоры зафиксированы с корпусом приспособления и являются основными установочными элементами. Опоры могут быть выполнены в виде пластин, штырей и призм. При установке деталей в приспособления с необработанными поверхностями используют опоры в виде штырей с насеченной или сферической головкой. Таким образом создается точечный контакт опоры с поверхностью детали, что обеспечивает устойчивость установки.
Для установки детали в приспособление с обработанными поверхностями используют штыри с плоской головкой. Для обработанных поверхностей не рекомендуется использовать штыри со сферической головкой, так как точечный контакт может привести к быстрому износу головки, таким образом снизив точность установки, а также нанести дефекты на поверхности детали.
Для минимизации расходов зачастую применяют закаленные втулки, таким образом обеспечивая только замену изношенного штыря.
Для установки тяжелых и крупных деталей или при обработке со значительными усилиями используются опорные пластины.
Для установки деталей в приспособление по наружным цилиндрическим поверхностям используются опорные призмы. Регулируемые винтовые опоры применяются для монтажа деталей в приспособление по необработанным поверхностям.
Делительные устройства используются для фиксации в определенном положении приспособления, в котором зафиксирована обрабатываемая деталь. Конструкция данных устройств включает в себя фиксатор и делительный диск, закрепленный на поворотной части приспособления.
Плоская трапециевидная резьбовая подъемная опора

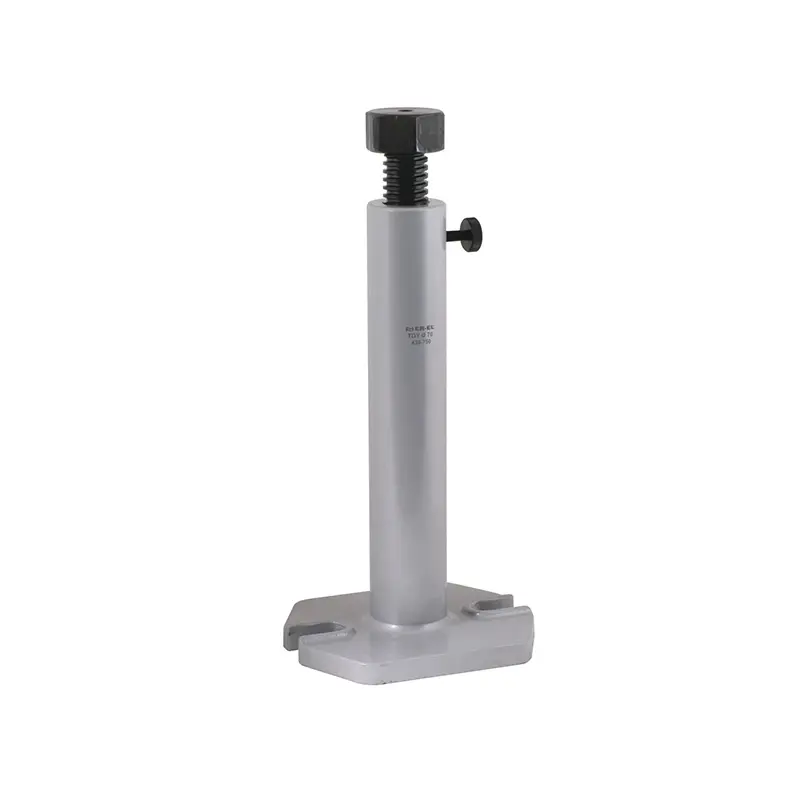

Большая подъемная опора

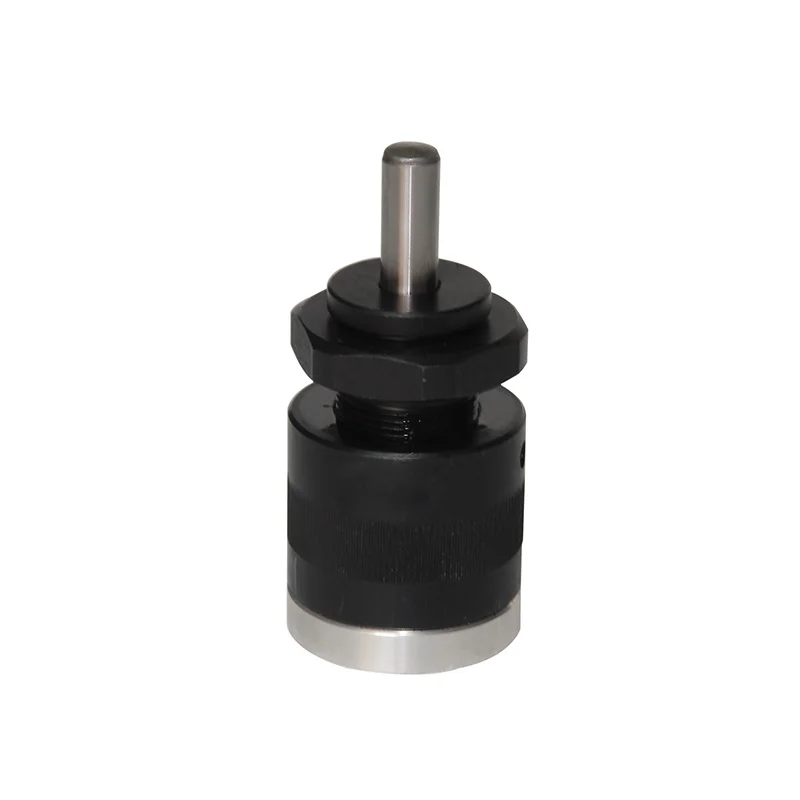

Магнитный резьбовой усилитель
