Роботизированный комплекс резки строительных конструкций

Комплекс роботизированной резки строительных конструкций

Роботизированный комплекс предназначен для проведения технологических операций по автоматизированной плазменной резке и транспортировке металлоконструкций длиной от 2,1 м до 12 м, изготавливаемых из проката для строительных конструкций (ГОСТ 27772-2015), на участке, оборудованном роликовым конвейером.

Основой РТК являются приемный рольганг и рольганг готовой продукции, которые позволяют подавать детали в зону плазменной резки и транспортировать их из нее после выполнения необходимых операций, а также робот манипулятор, установленный на тумбе.

Для обеспечения качественного реза предусмотрена опция AVC (Automatic Voltage Control) — автоматический контроль заданного напряжения на плазменной дуге (расстояния до детали).

Назначение: резка строительных конструкций

Материал изделий: строительная сталь (С245, С255, С355-5)

Вид резки: плазменная

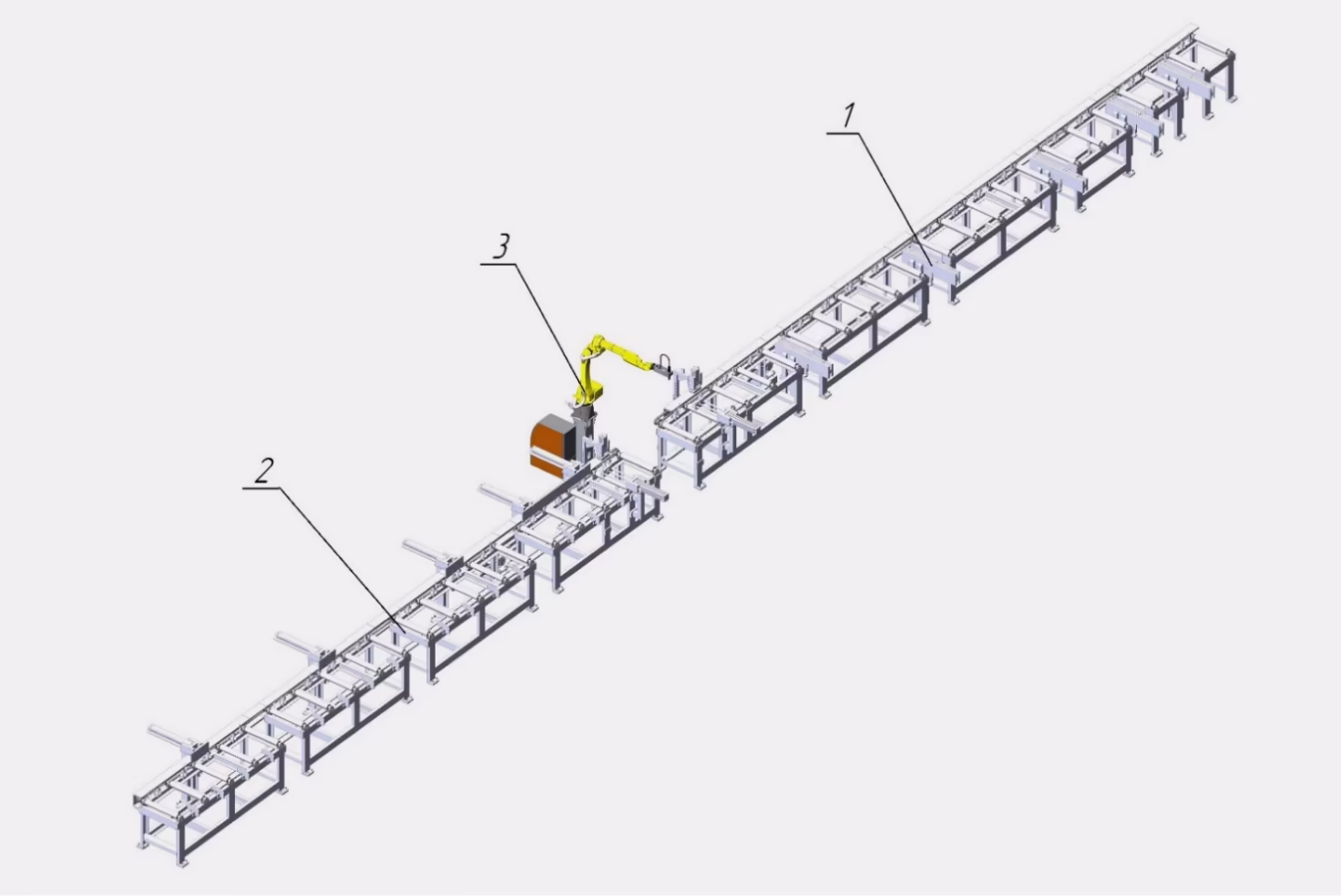

Состав оборудования

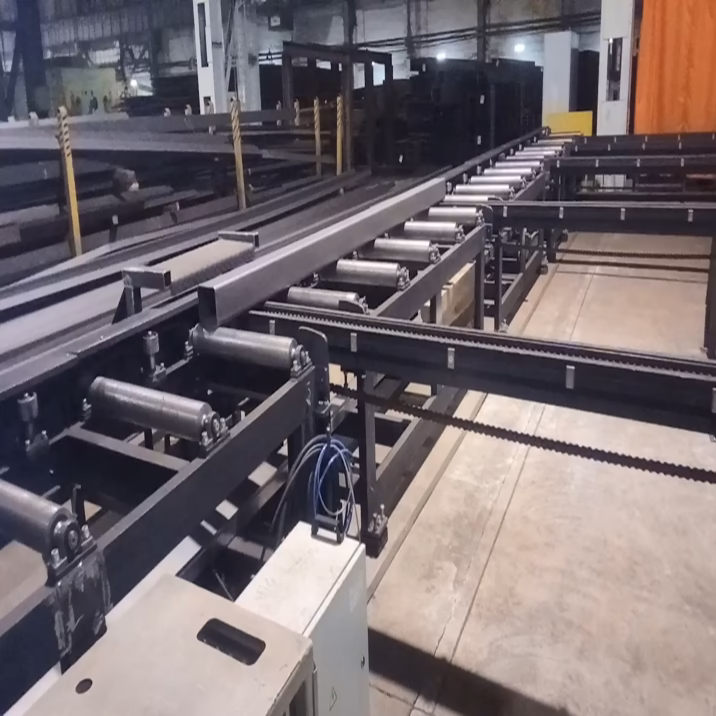

Приемный рольганг — 1 компл.

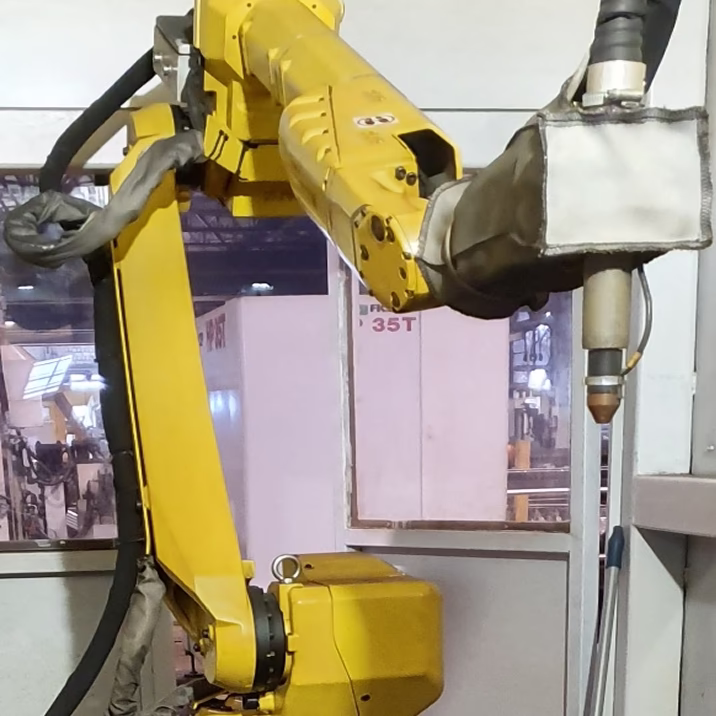

Робот — 1 компл.
- контроллер
- пульт дистанционного управления
- комплект Ethernet/IP + Touch sensing + ARC sensor + AVC

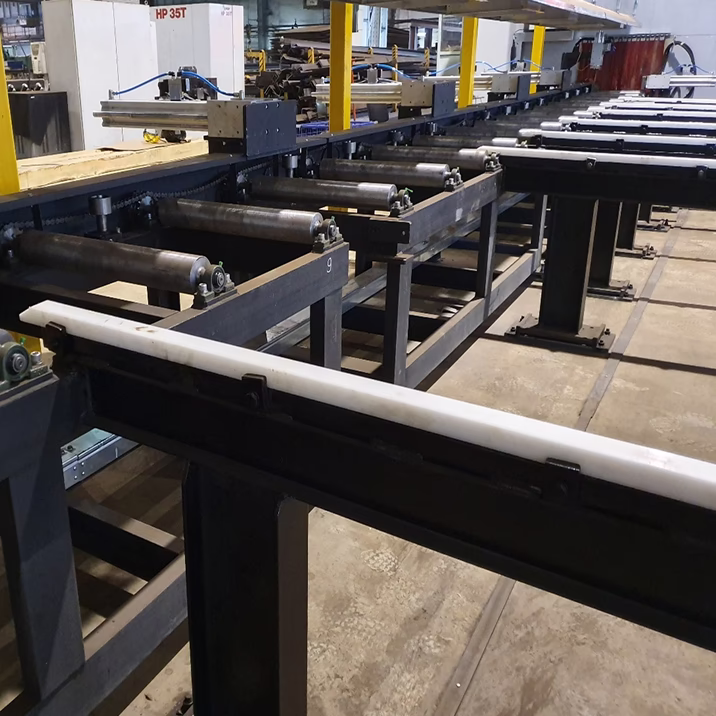

Рольганг готовой продукции

Не обозначены на схеме:

Источник плазменной резки в комплекте с механизированным плазмотроном — 1 компл.

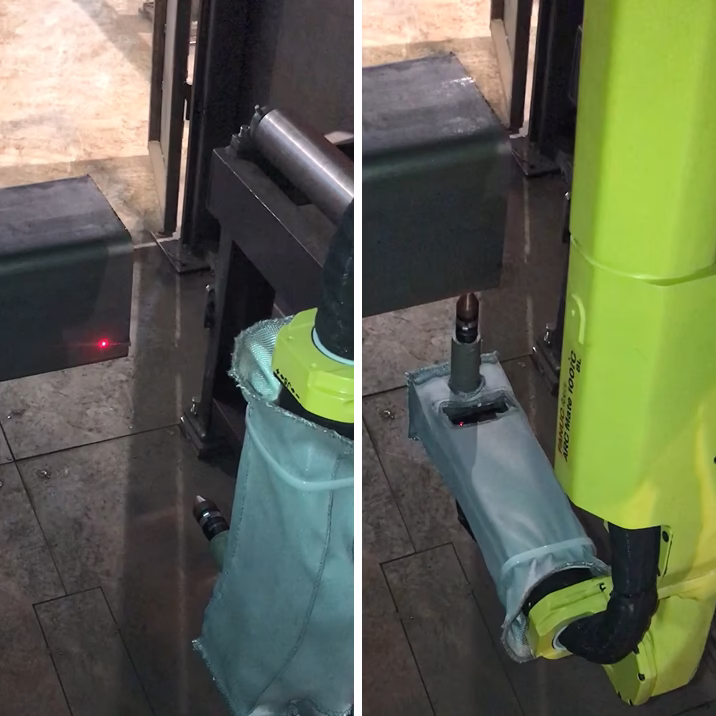

Точечная лазерная система поиска реза в комплекте с монтажными приспособлениями — 1 компл.
Система безопасности — 1 компл.
Графическая панель оператора — 1 компл.
