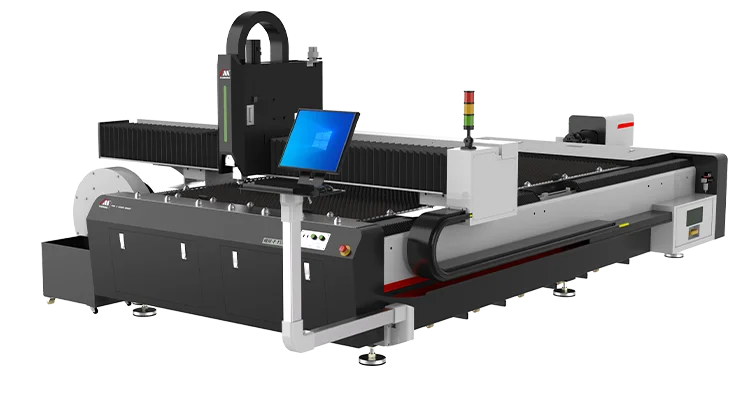

HEAT-1530R Комбинированный станок лазерной резки металла
Данная система представляет собой однопаллетную систему лазерной резки листового металла с дополнительным модулем для обработки трубных заготовок. Отличительными особенностями станка является использование в модуле обротки труб пневматических самоцентрирующихся патронов, которые поддерживают симметричное независимое поджатие
Решение идеально подходит для производств, которые в основном занимаются обработкой листового металла, но иногда испытывают потребность в обработке труб или других типов профилей.
Преимущества
- Установка оснащена пневматическими самоцентрирующимися патронами, которые поддерживают симметричное независимое поджатие. Отсутствует необходимость ручного контроля. Подходит для квадратных, круглых и овальных и других видов профилей.
- Использование волоконных лазеров IPG позволяет получить КПД электрооптического преобразования до 40% - высочайшая производительность при минимизации расходов на электроэнергию.
производство Россия
Характеристики
| Наименование модели | HEAT-P1530R |
|---|---|
| Мощность лазерного источника, кВт | 1-6 |
| Рабочая зона, мм | 3000x1500 |
| Гарантированная скорость при одноосевом перемещении, м/мин | 40 |
| Гарантированная скорость при двухосевом перемещении, м/мин | 60 |
| Гарантированное ускорение при позиционировании, G | 0,8 |
| Гарантированная точность позиционирования, мм/м | ±0.03 |
| Гарантируемая повторяемость позиционирования, мм/м | ±0.02 |
| Диаметр обрабатываемых труб, мм | 20-220 |
| Максимальная длина труб, м | 6 |
| Максимальный вес трубы, кг | 100 |
| Максимальная нагрузка, кг | 1200 |
| Габариты комплекса, мм | 7800x3300x1900 |
| Вес, кг | 5000 |
| Стоимость, руб. | 6 480 700 руб. |
Запишитесь на демонстрацию станка на нашем производстве
Компоненты лазерного комплекса
Системы приводов
Франция
Система управления и серводвигатели Schneider Electric
Использование оборудования от одного из ведущих мировых производителей приводной техники позволяет получать высокую точность позиционирования
 2.png)
Тайвань
Зубчатая рейка и шестерня YYC
Компания специализируется на производстве высокоточных зубчатых передаточных механизмов, реек и шестерен, безлюфтовых редукторов. Компания более 40 лет на рынке технологий линейного перемещения. За счет постоянного улучшения качества продукции компания является одним из ведущих поставщиков оборудования в своей отрасли.
.png)
Франция
Редуктор MOTOREDUCER
Обеспечивает малую погрешность, высокую эффективность, низкий уровень шума.
Высокоточные рельсовые направляющие HIWIN
Линейные направляющие HIWIN спроектированы так, чтобы грузоподъемность и жесткость конструкции были выше, чем у аналогичных продуктов, с дугообразными дорожками и оптимизированной структурой. Они имеют одинаковую грузоподъемность в радиальном, обратном радиальном и поперечном направлениях, а также имеют потенциал самовыравнивания для нивелирования ошибок при установке. Таким образом, линейные направляющие HIWIN обеспечивают долгий срок службы при поддержании высокой скорости, высокой точности и плавного линейного перемещения
Система ЧПУ
Китай
Система ЧПУ FSCUT2000 (Китай) c ПО CypCut
Поддержка 5-ступенчатого и сегментированного прожига
Поддержка базовых функций «летающей резки», «прыжок лягушки», компенсации реза, вставки направляющих линий, поиск кромки, автофокусировка, смена паллет, запоминание точки останова, генерация QR-кода, резка круглой трубы, создание точек охлаждения, мягкая обработка острых углов и др.
Оптимизация раскладки – снижение расходов благодаря эффективным алгоритмам раскладки и учета материалов.
Статистика производства – позволяет оценивать загрузку станка и управлять графиком выполнения задач
Лазерный источник
Китай
Волоконный лазерный источник RaycusR
Компания Raycus - стремительно развивающаяся компания, основанная в 2007 год и уже в 2012 году компания была признана как один из ключевых высокотехнологичных предприятий Китая. На долю компании приходится около 30% продаж промышленных волоконных лазеров на внутреннем рынке и этот объем увеличивается с каждым годом. Лазеры компании Raycus обладают сопоставимой мощностью и качеством лазерного излучения в сравнении с источниками IPG
Система доставки излучения
.png)
Голова лазерной резки с автофокусом RAYTOOLS BS06K (до 6 кВт)
Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния +16~-26 мм с точностью 0.05 мм
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Коллиматорная и фокусирующая линзы имеют водяное охлаждение
Легко настраиваемая модульная конструкция с устройствами защиты от столкновения, использования вспомогательных газов.
Датчик загрязнения линз позволяет более качественно производить техническое обслуживание инструмента и заранее предупреждает о возможном повреждении.
Компоненты электрической и газовой систем
Тайвань, Япония, Франция
В электро- и пневмосистеме используются компоненты ведущих мировых лидеров отрасли:
Использование высококачественных компонентов нивелирует возможность простоя комплекса из-за выхода из строя какой-либо составной части, в виду популярности данных комплектующих и наличия их на складах РФ.
Базовая комплектация системы
Двухпаллетная система лазерного раскроя
Волоконный лазерный источник Raycus
Голова лазерной резки
Raytools
Чиллер
Система обработки трубных заготовок
