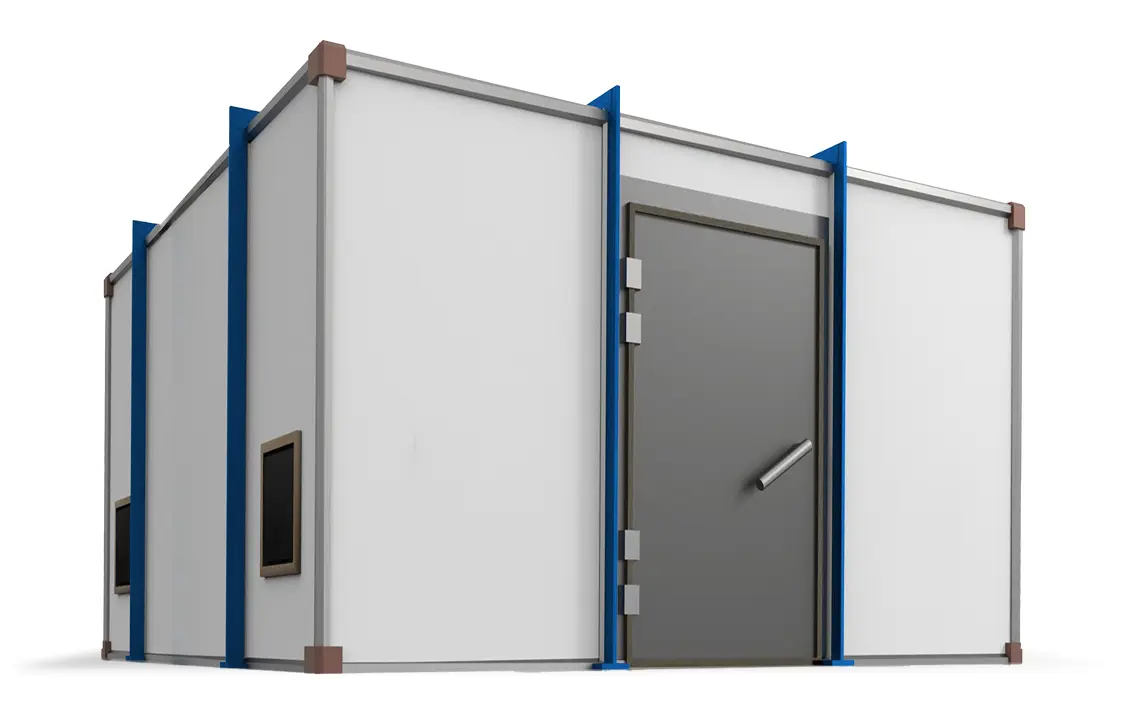

Экранированные и безэховые камеры
Экранированные и безэховые камеры производства компании «Интеллектуальные Робот Системы» представляют собой специализированные инженерные сооружения для проведения электромагнитных измерений, испытаний радиоэлектронного оборудования и научно-исследовательских работ. Конструкции обеспечивают как эффективное экранирование от внешних электромагнитных помех, так и создание контролируемой электромагнитной среды внутри рабочего объема.
Конструктивные особенности экранированных камер

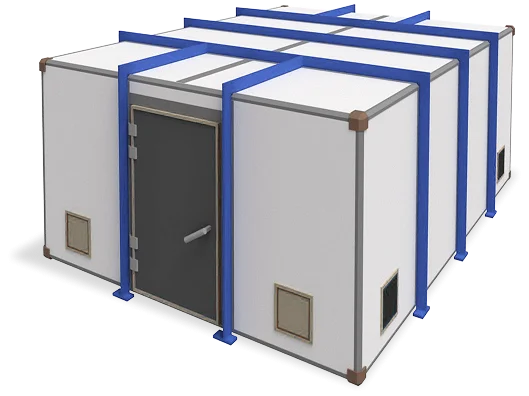

Базовое исполнение
камеры собирается из модульных экранирующих панелей стандартного
размера 2700×900 мм (допускается изготовление нестандартных
размеров по техническому заданию заказчика). Конструкция панели
представляет собой сэндвич: древесноволокнистая плита толщиной
18 мм с двух сторон облицована листами оцинкованной стали
толщиной 0,5 мм. Суммарная толщина панели составляет 19 мм.
Монтаж осуществляется бессварочным методом с применением специальных стальных профилей, которые обеспечивают равномерный прижим по всей длине кромки. Герметичность электромагнитного экранирования достигается за счет крепления саморезами с шагом 100 мм, создающими непрерывный электрический контакт между металлическими поверхностями. Угловые соединения дополнительно защищаются латунными декоративными накладками, обеспечивающими электроизоляцию и целостность экранирующего контура.
Дополнительные опции
По требованию заказчика возможна поставка камер усиленной конструкции:
- Изготовление из толстостенных стальных панелей (от 2 мм)
- Применение болтовых соединений вместо саморезов
- Выполнение полностью сварных герметичных камер
Для комплектации безэховых камер используются радиопоглощающие материалы
(АПМ) различных типов, включая пирамидальные и плиточные структуры,
позволяющие достигать заданных характеристик демпфирования сигнала
в требуемом частотном диапазоне.
Все конструкции проектируются в соответствии с международными
стандартами электромагнитной совместимости (EMC) и проходят
приемо-сдаточные испытания. Для расчета стоимости и получения
технического предложения заполните форму заказа — наши
инженеры подготовят проект с учетом ваших задач и требований
к параметрам экранирования.
Преимущества
Облегчает демонтаж, перемещение и повторную установку камеры, а также изменение ее конфигурации
Обеспечивает надежное крепление тяжелых материалов вроде ферритовых поглотителей, электрических розеток и осветительных приборов
Встроенная дверь отличается долговечностью и устойчивостью к износу даже при интенсивной эксплуатации
Радиопоглощающие панели
Используются для формирования полностью или частично безэховых помещений, тестовых зон и мобильных экранов, предназначенных для проверки характеристик разнообразного оборудования в диапазоне частот от 0,2 до 100 ГГц.
Поглощающий радиочастоты материал выполнен в форме диэлектрических пластин пирамидальной или плоской структуры, произведённых из упругого полиуретанового пенопласта с добавлением углерода.
Материал обработан специальным составом, повышающим устойчивость к возгоранию.
Виды экранированных камер

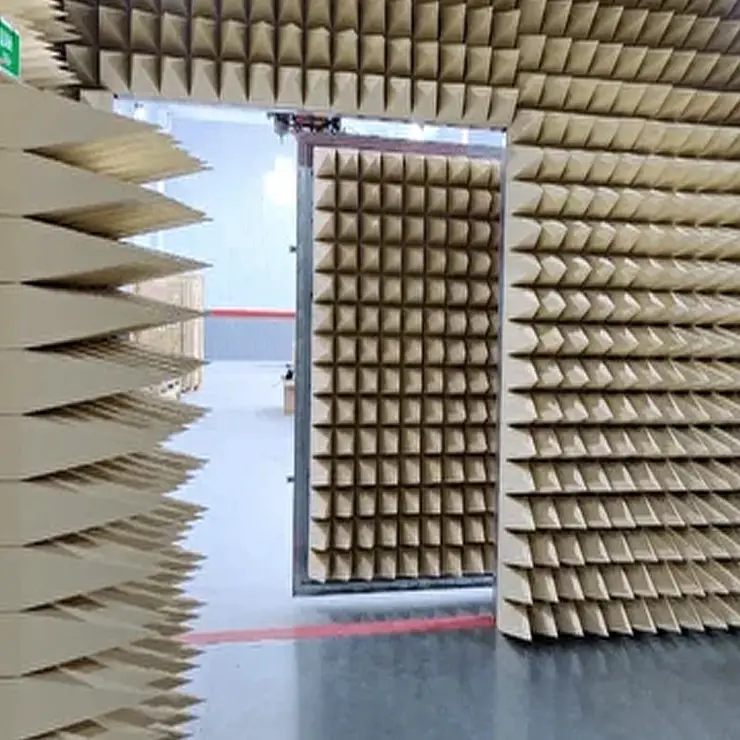

Полубезэховая экранированная камера
Конструкция
представляет собой экранированный объем с радиопоглощающим
покрытием на всех поверхностях, за исключением пола, который
выполнен в виде токопроводящего заземленного отражателя. Такая
конфигурация создает условия, приближенные к реальным условиям
распространения радиоволн. Камера комплектуется экранированной дверью
с электромагнитным уплотнением, системой фильтрованного
электропитания, поворотным устройством для размещения испытуемых
образцов, антенными мачтами и съемным радиопоглощающим покрытием
пола для трансформации в безэховый режим.

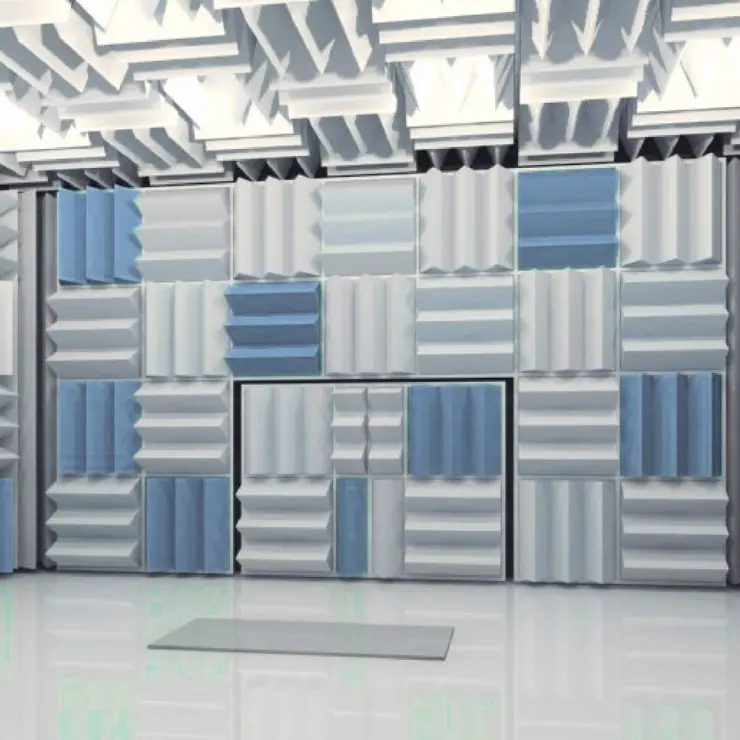

Безэховая экранированная камера
Данный тип камер
характеризуется полным внутренним покрытием радиопоглощающими
материалами пирамидальной или клиновидной формы, что обеспечивает
минимальный уровень отражений электромагнитных волн в рабочем
диапазоне частот. Конструкция включает специализированную экранированную
дверь с многоуровневым контактным уплотнением, систему
фильтрованного электропитания, поворотный стол для размещения
тестируемых объектов, а также антенные стойки или
автоматизированные сканирующие системы для проведения прецизионных
измерений.

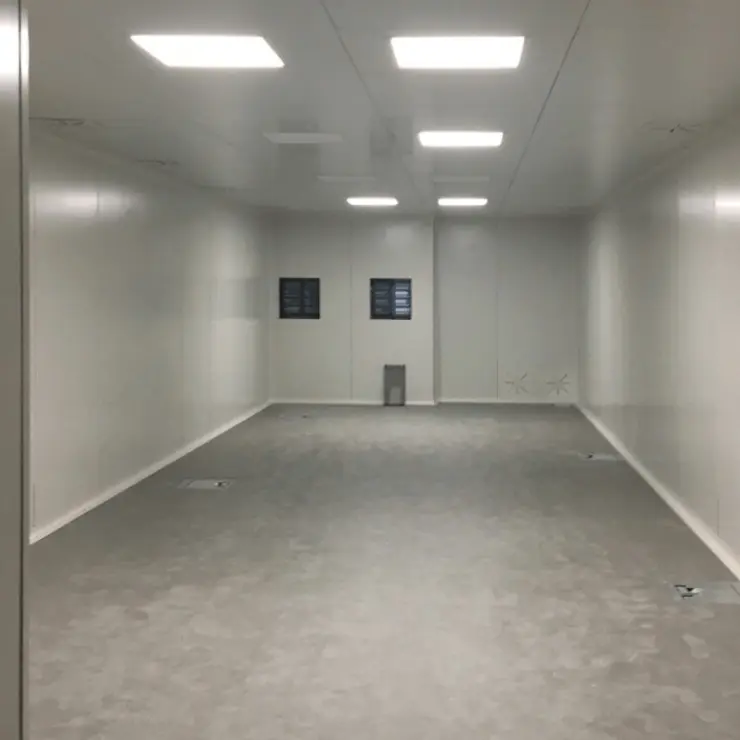

Простая экранированная камера
Помещение
с высокоэффективным электромагнитным экранированием,
характеризующееся минимальным уровнем внешних помех и созданием
статистически однородного электромагнитного поля внутри объема.
Конструктивно выполняется на основе сварных металлических
конструкций или сборных панелей с болтовыми соединениями,
обеспечивающими непрерывность экранирования. Стандартная комплектация
включает экранированные двери с многосекционными контактными
уплотнениями и системы электропитания с сетевыми фильтрами
высших категорий защиты.
Компоненты системы

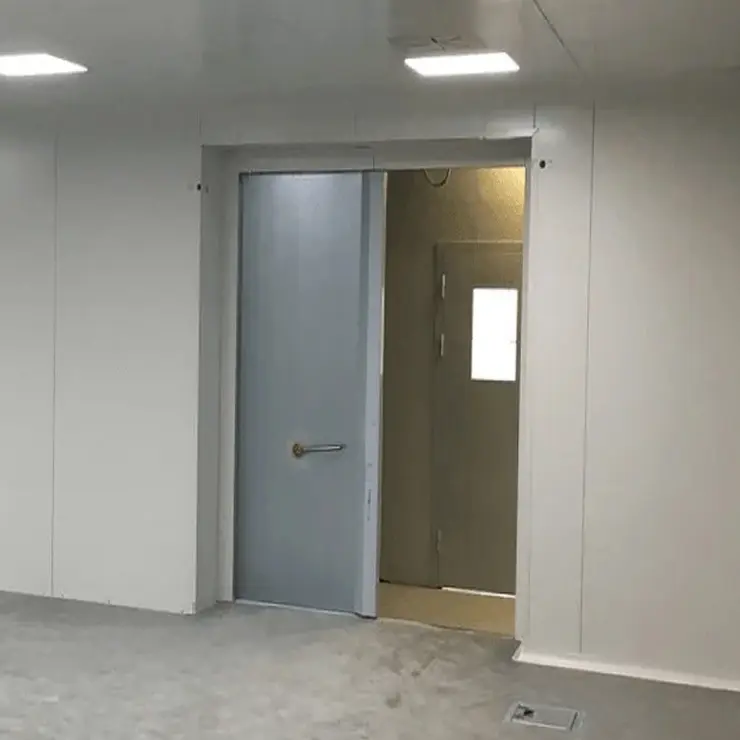

Двери
Прочность рамы достигается за счёт
сложной формы сварного металлического профиля и дополнительных
рёбер жесткости.

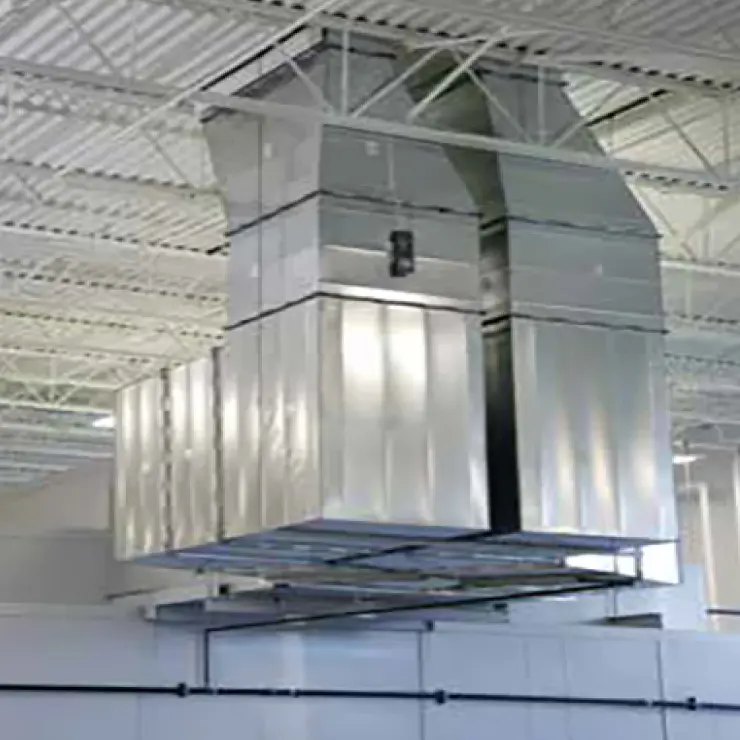

Вентиляционная система
Представляют собой
металлические сотовые решетки, обеспечивающие свободный проход воздуха.

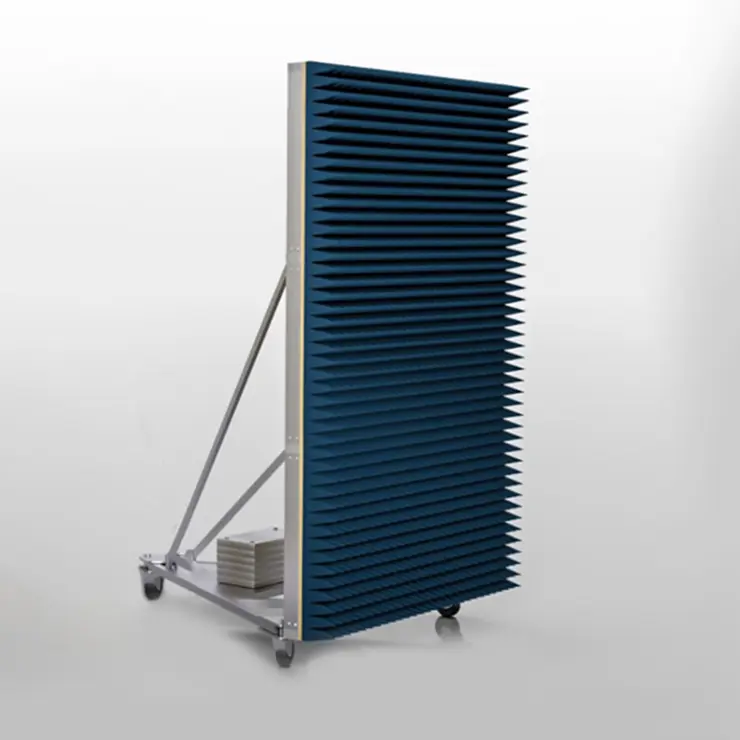

Подвижные панели
Радиопоглощающая панель служит для
разделения пространств, где необходимо снизить влияние отражённого
электромагнитного излучения.
