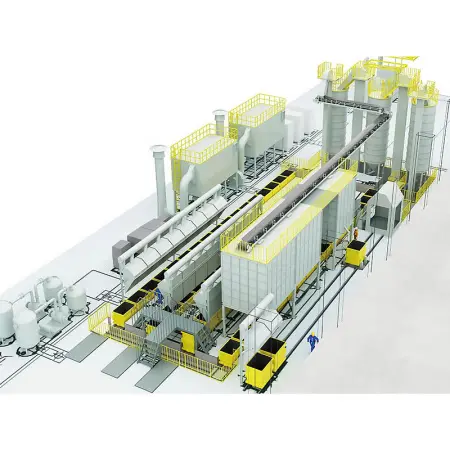

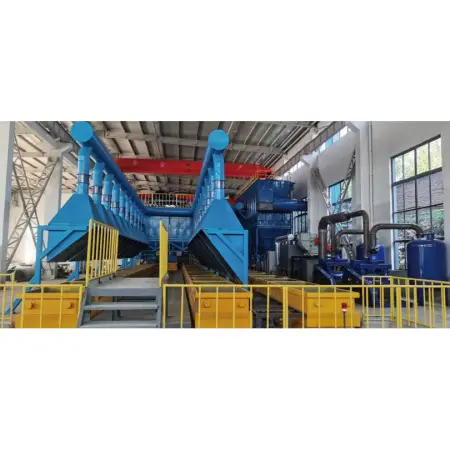

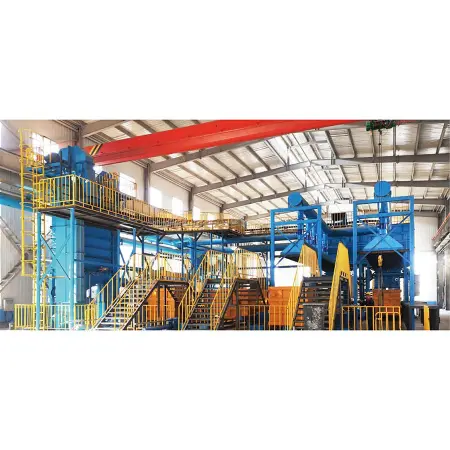

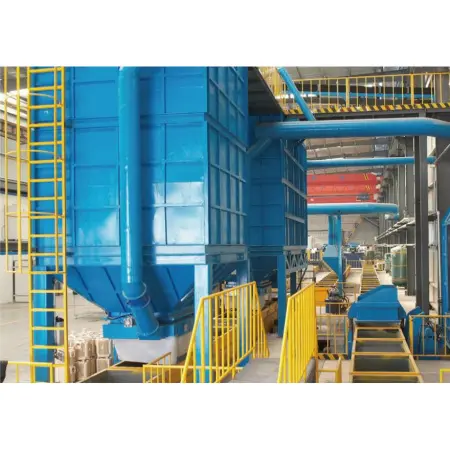

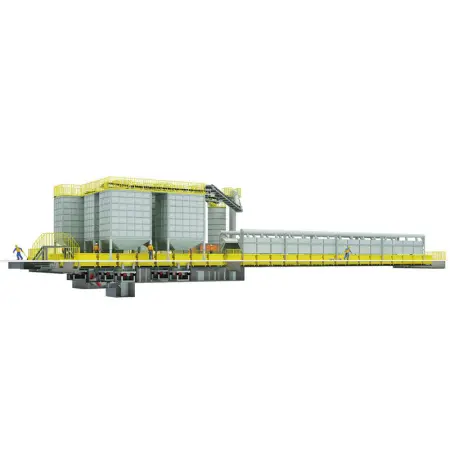

Автоматизированная линия для литья по выжигаемым моделям

Тех­но­ло­гия литья по вы­жи­га­ем­ым мо­де­лям из пе­но­по­лис­ти­ро­ла ши­р­ко ис­поль­зу­ет­ся при про­из­водст­ве сталь­ных, чу­гун­ных, мед­ных и алю­ми­ни­евых от­ли­вок.

В дан­ном тех­но­ло­ги­чес­ком про­цес­се за­лив­ка про­из­во­дит­ся в су­хой пе­сок, ко­то­рый не со­дер­жит свя­зую­щих, вла­ги и ка­ких-ли­бо до­ба­вок, тем са­мым пре­дот­вра­ща­ет­ся воз­ник­но­ве­ние раз­лич­ных де­фек­тов от­ли­вок, выз­ван­ных вла­гой, до­бав­ка­ми и свя­зую­щи­ми.

Из­вле­че­ние от­ли­вок из пес­ка про­ис­хо­дит без вы­бив­ки, что зна­чи­тель­но сни­жа­ет тру­до­ём­кость про­цес­са.

Кон­струк­ция от­ли­ча­ет­ся гиб­кос­тью, а фор­ма де­та­лей не ог­ра­ни­чи­ва­ет­ся тра­ди­ци­он­ны­ми про­цес­са­ми ли­тья, что об­ес­пе­чи­вает дос­та­точ­ную сво­бо­ду при про­ек­ти­ро­ва­нии от­ли­вок и уп­ро­ща­ет ра­бо­ту кон­струк­то­ров.

Тех­но­ло­гия ли­тья по вы­жи­га­ем­ым мо­де­лям поз­во­ля­ет осу­ществ­лять за­лив­ку с ис­поль­зо­ва­ни­ем мик­ро­виб­ра­ции. Это зна­чи­тель­но по­вы­ша­ет гео­мет­ри­чес­кую точ­ность от­ли­вок и ул­уч­ша­ет внут­рен­нюю струк­ту­ру.

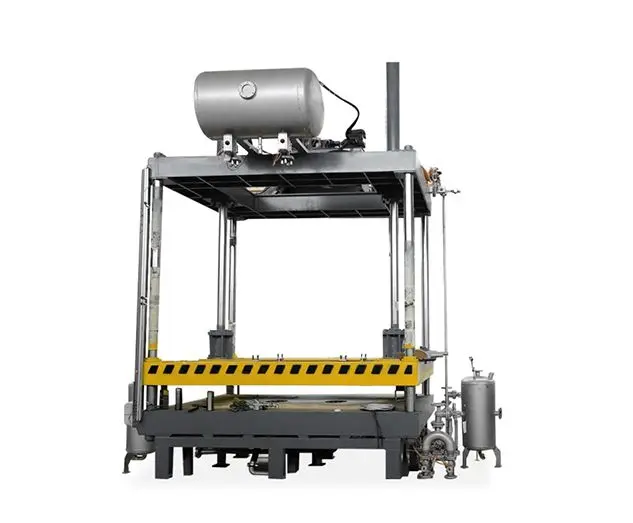

Формовочная машина представляет собой специализированное оборудование на участке производства выжигаемых моделей. После вспенивания, застывания и сушки полистирола, модели автоматически подаются в формовочные коробы для дальнейшего выжигания и заливки.

Данное оборудование используется для хранения формовочного песка, прошедшего обработку в процессе производства. Нижняя часть используется в сочетании с устройством для засыпки песка в формовочные коробы.

Гидравлическая машина для переворачивания коробов и сброса песка. Благодаря автоматизированному управлению, данное оборудование обладает высокой частотой переворота коробов и повышенной производительностью. Машина использует гидравлическую энергию для преобразования в механическую, обеспечивая работу оборудования с хорошей адаптируемостью к окружающей среде и стабильными эксплуатационными характеристиками. Благодаря конструкции бездонной гидравлической зажимной откидной коробки, эффект зажима лучше, использование безопаснее, а конструкция проще.

Просеивающий конвейер использует вибрационный двигатель в качестве источника вибрации для перемещения песка по прямой. Материалы, которые по размеру меньше ячейки сита, падают в нижнюю камеру, для дальнейшей транспортировки и сортировки. Двигатель может быть установлен сверху, снизу или сбоку. Преимуществами данной модели являются простая конструкция, удобство установки и обслуживания, низкое энергопотребление, пылеобразование и уровень шума.

Вибрационный стол для формования представляет собой устройство, используемое для уплотнения песка вокруг полистирольной модели во время засыпки песком. Данный стол является неотъемлемой частью процесса литья по выжигаемым моделям. Вибростол интегрируется в автоматизированную линию, обеспечивая интенсивную и ритмичную работу производства.

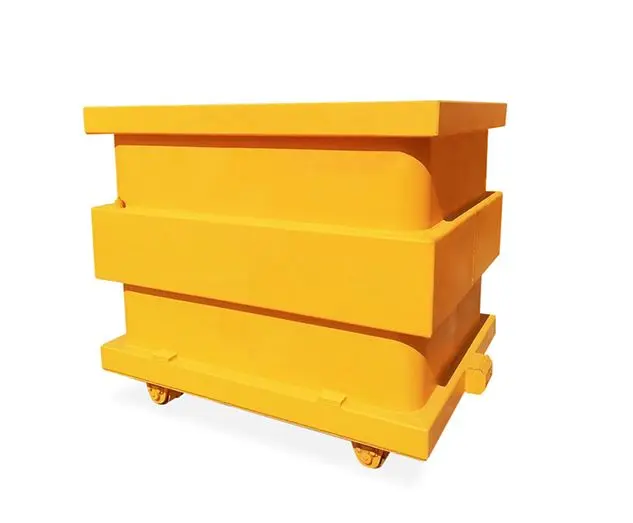

Коробы для песка сварены из стальных пластин и швеллеров. Внутренние воздушные камеры короба расположены по углам в нижней части конструкции, что позволяет достичь оптимального давления при вакуумировании, тем самым повышая плотность отливки и снижая количество дефектов.

Регулятор температуры песка автоматически охлаждает песок до температуры, соответствующей требованиям технологического процесса.

Цепной элеватор подходит для вертикальной транспортировки порошкообразных, гранулированных и блочных материалов. Температура материала обычно превышает 200℃, а высота подъема может достигать 40 м. Основными характеристиками элеватора являются: широкий диапазон подъема, большая производительность транспортировки, низкая мощность привода, большая высота подъема, хорошее уплотнение, стабильная и надежная работа, низкие эксплуатационные расходы.

Используется для транспортировки песка в зону формовки.
