Автоматическая линия двухдуговой наплавки для производства снарядов
Назначение комплекса: автоматическая линия двухдуговой наплавки медно-ведущего пояска на изделия специального назначения.
Материал деталей: сталь
Материал наплавки: медный сплав
Характеристика изделий: полая трубка небольшого диаметра (патрон)

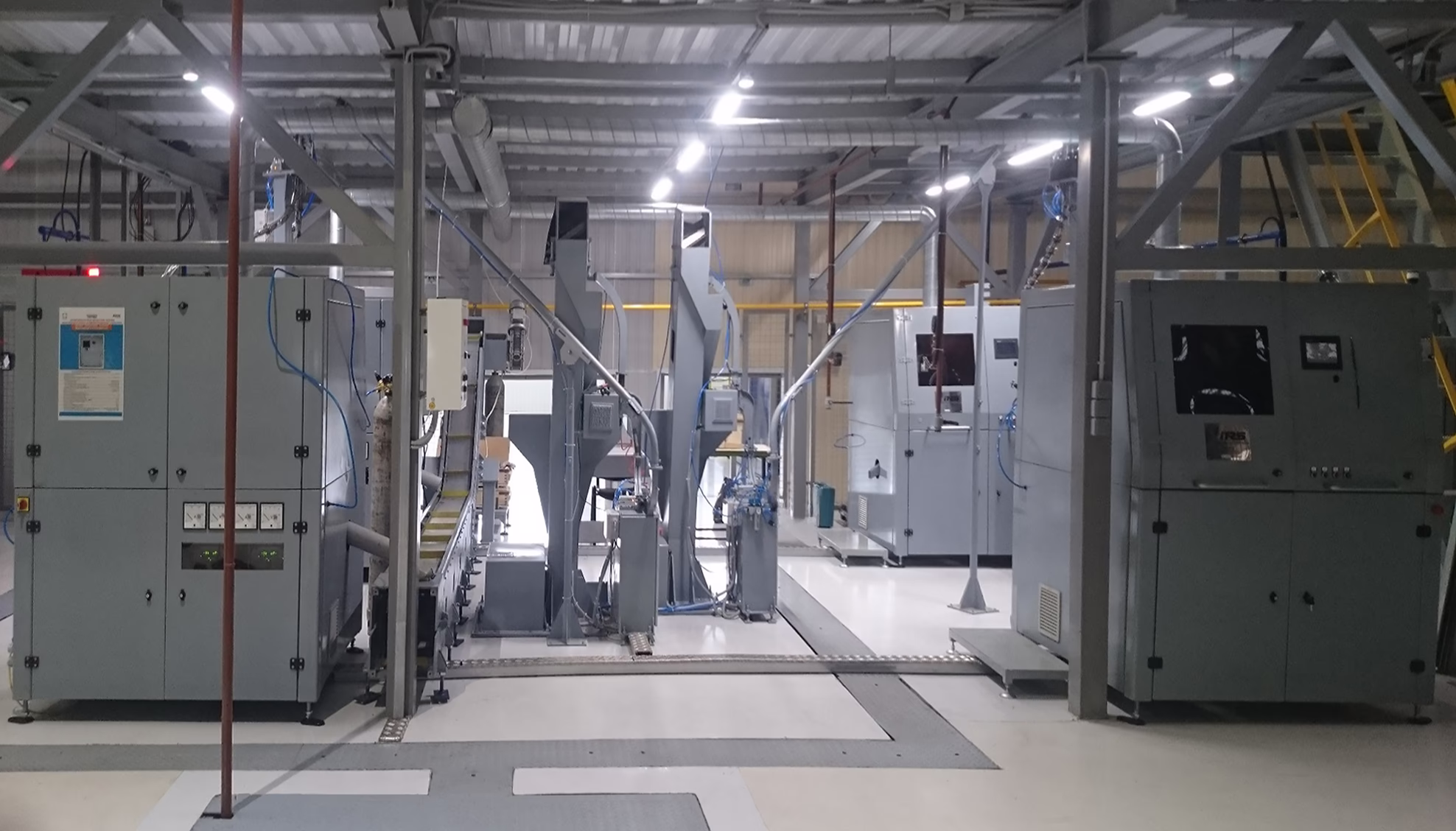

Общая планировка автоматического комплекса
- Автомат двухдуговой наплавки медно-ведущего пояска (МВП) (состоящий из: станины, каретки для позиционирования сварочных головок, системы загрузки /выгрузки изделий)
- Транспортная система на основе конвейера напольного
- Элеваторно-загрузочные устройства, подающие изделия диаметром 30 мм в 4 наплавочных автомата из неорганизованной тары
- Охладительная установка компактного типа для охлаждения изделий после наплавки
- Комплект оснастки для 2 типов изделий заказчика на каждый из 4 наплавочных автоматов (на диаметры изделий 23 и 30 мм). А также комплект оснастки для одного наплавочного автомата для работы с диаметрами изделий: 40 и 57 мм, при условии ручной загрузки/выгрузки изделий данных диаметров из наплавочного автомата.
Краткие технические данные комплекса
Габариты и массы деталей и сборочных единиц
Длина — 100...200 мм
Диаметр — 22...57 мм
Масса — до 5 кг
Габаритные размеры и масса автомата наплавки
Длина — не более 2200 мм
Ширина — не более 1600 мм
Высота — не более 1900 мм
Масса автомата — не более 1300-1500 кг
Тип сварочного оборудования
Выпрямитель сварочный
Мощность — не более 15,4 кВт
Характеристики процесса наплавки
Производительность для диаметра 23/57 мм — не менее 300/70 ед.
Коэффициент технического использования — 0,85
Время наплавки — не менее 12 сек
Время цикла — не менее 19 сек
Диаметр вольфрамового электрода — 4 мм
Количество электродов — 2 шт.
Диаметр присадочной проволоки — 2 мм
Количество присадочных проволок — 2 шт.
Скорость подачи проволоки — 13-40 мм/сек
Скорость вращения изделия — 6-14 об/мин
Защитная среда — аргон
Жидкость, охлаждающая горелку — вода
Компоненты системы

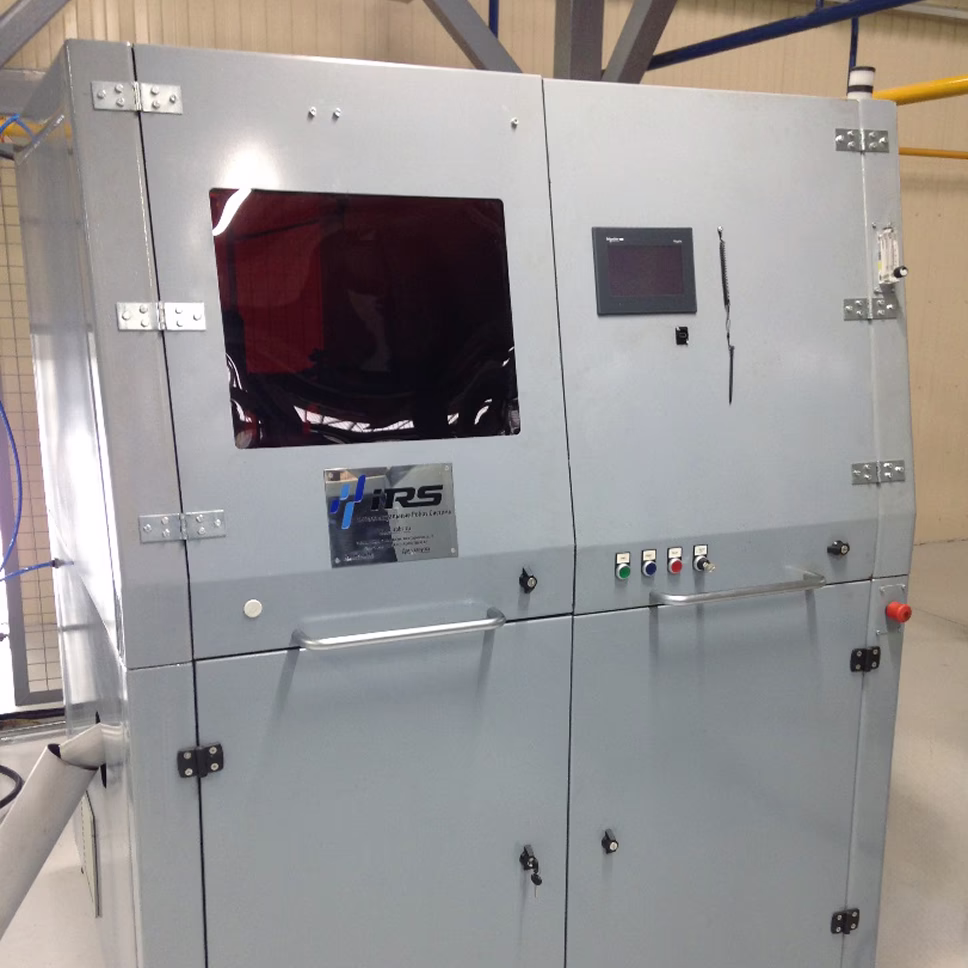

Установка автоматической дуговой наплавки

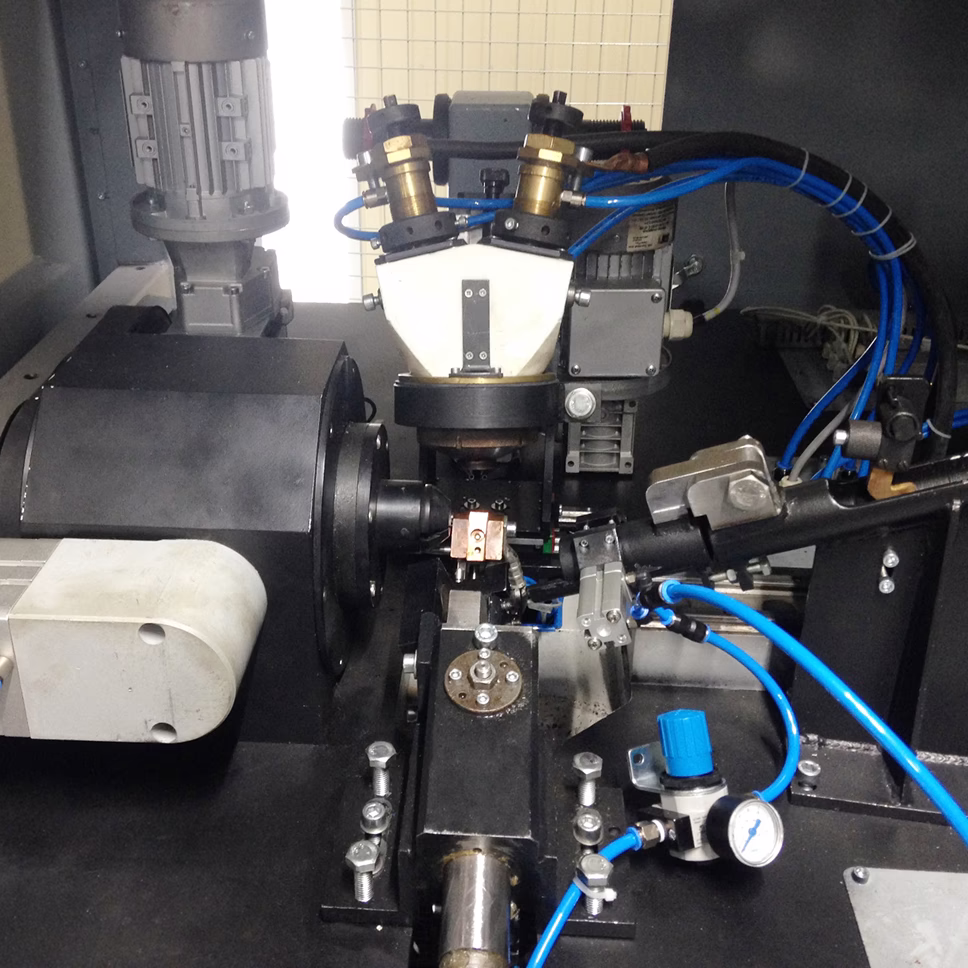

Исполнительный механизм (зажимной патрон и горелка для наплавки)

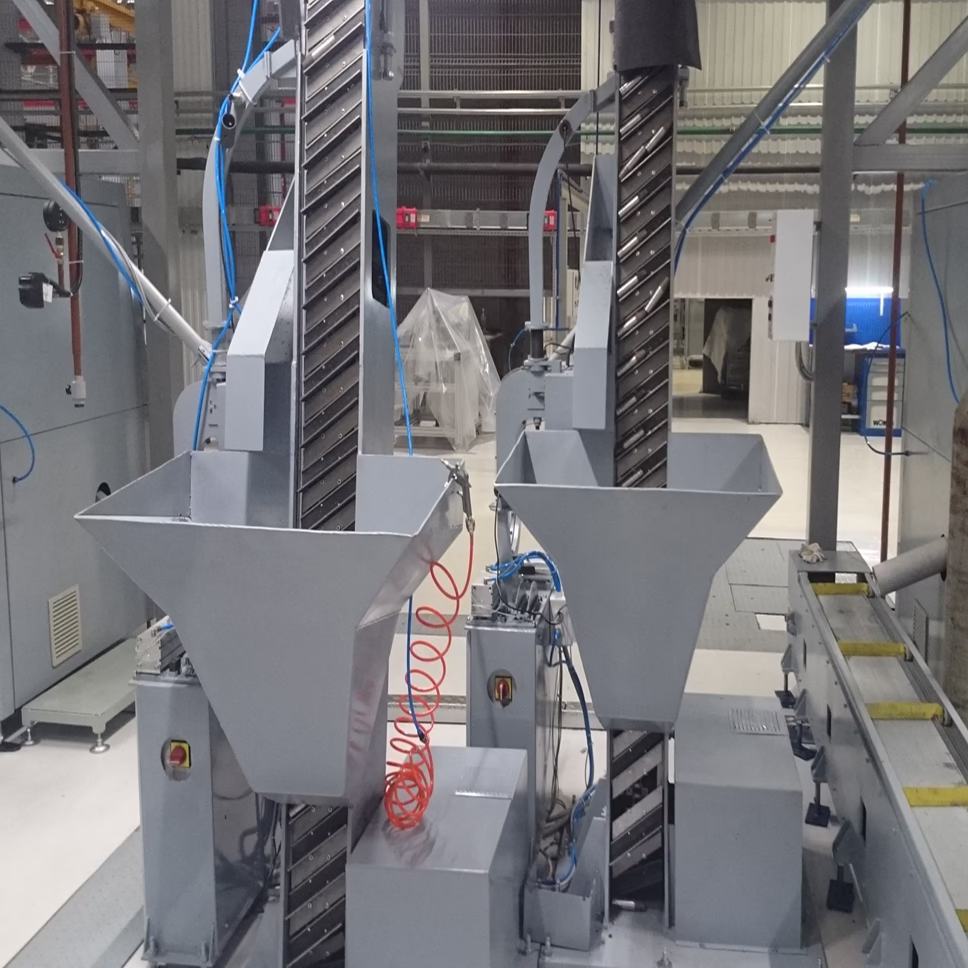

Элеваторно-загрузочное устройство
Работа комплекса

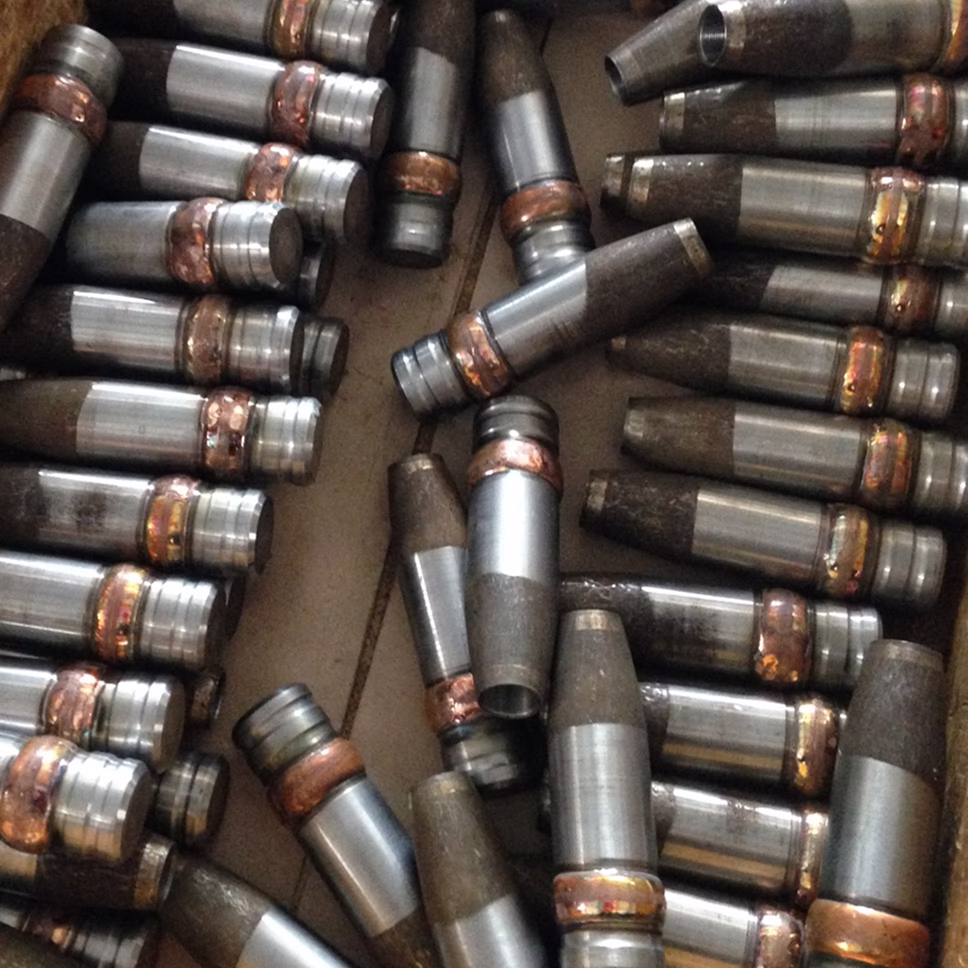

Изделия после наплавки
Общий вид готового изделия
Готовое изделие
