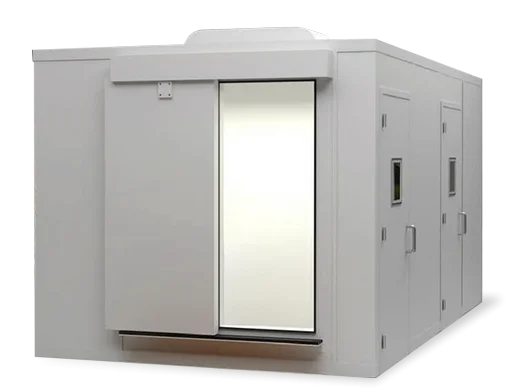

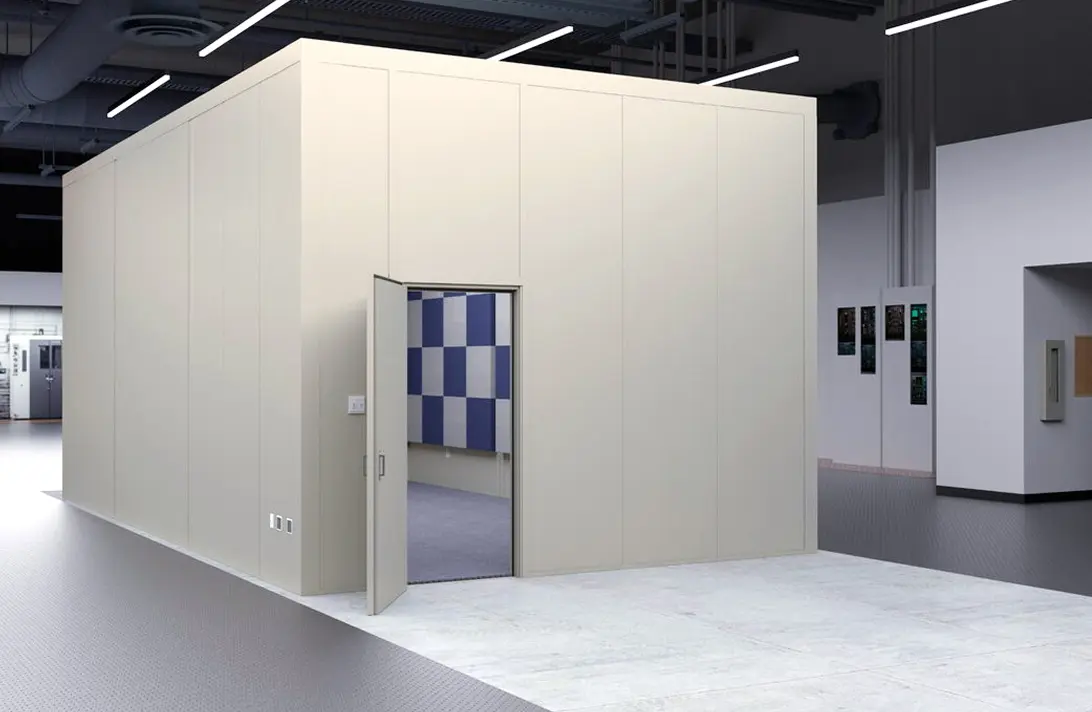

Акустические тестовые камеры
Хорошо спроектированное помещение должно обеспечивать хорошую звукоизоляцию от внешнего шума, чтобы возникающий внутренний шум не приводил к нарушению акустических измерений. Это может потребовать использования одно- или двухстенных конструкций с надлежащим образом спроектированной виброизоляцией для адекватного снижения передачи воздушного и/или структурного шума.
Для достижения наилучших результатов безэхогенные помещения должны быть отдельными конструкциями, отделенными от стен основного здания.
В соответствии с техническим заданием заказчика экранированные камеры могут быть укомплектованы следующим дополнительным оборудованием и системами:
- Экранированными дверями и воротами с специальными электромагнитными уплотнениями
- Полнофункциональными системами электроснабжения и освещения с комплектом помехоподавляющих фильтров
- Системами приточно-вытяжной вентиляции с каскадом СВЧ-фильтров
- Слаботочными системами (ОПС, СКУД, связь) с специализированными фильтрами помех
- Проходными панелями для монтажа ВЧ/СВЧ-разъемов
- Радиопоглощающими материалами различных типов и конфигураций
- Позиционерами и сканирующими системами (поворотные столы, антенные мачты, опорно-поворотные устройства, сканеры ближнего поля)
- Измерительными антеннами и кабелями СВЧ
- Контрольно-измерительными приборами и тестовым оборудованием
Ключевые особенности

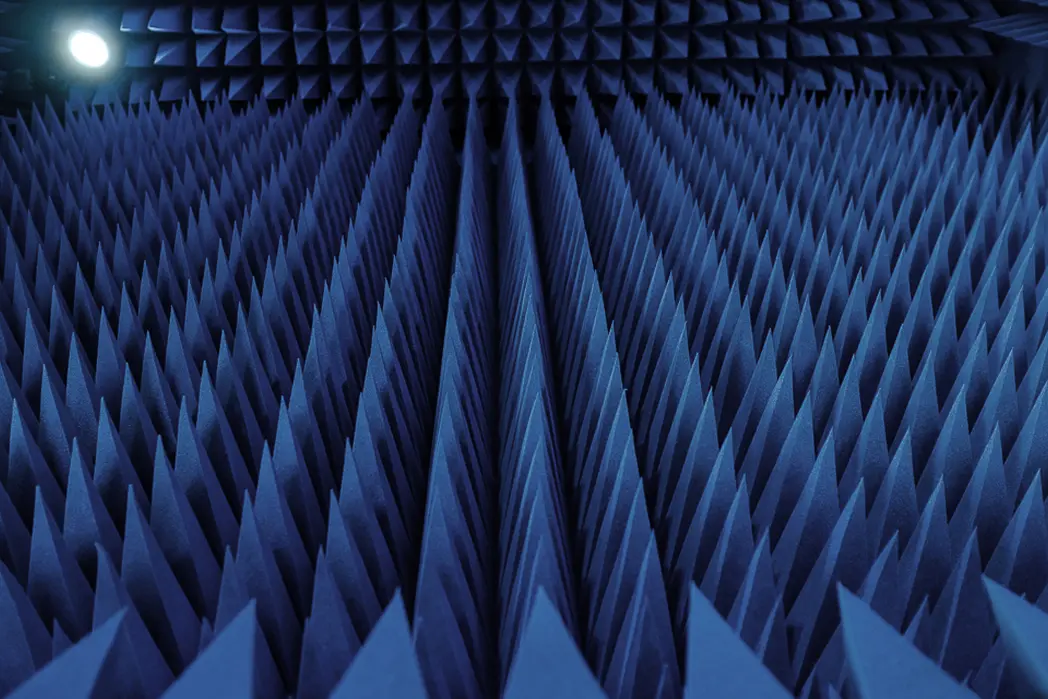

Радиопоглощающие панели
Используются для формирования полностью или частично безэховых помещений, тестовых зон и мобильных экранов, предназначенных для проверки характеристик разнообразного оборудования в диапазоне частот от 0,2 до 100 ГГц.
Поглощающий радиочастоты материал выполнен в форме диэлектрических пластин пирамидальной или плоской структуры, произведённых из упругого полиуретанового пенопласта с добавлением углерода.
Материал обработан специальным составом, повышающим устойчивость к возгоранию.
Компоненты системы

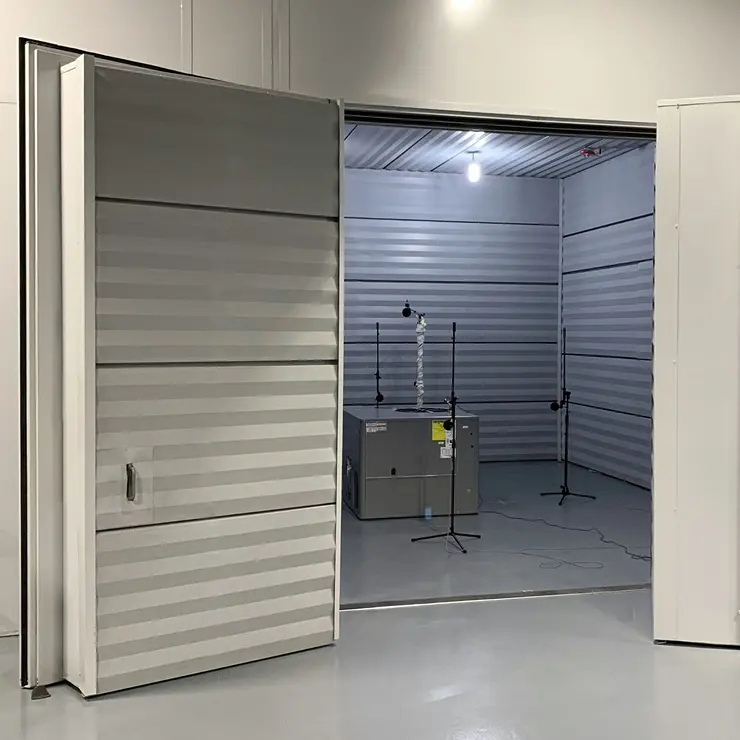

Двери
Прочность рамы достигается за счёт
сложной формы сварного металлического профиля и дополнительных
рёбер жесткости.
Для достижения наилучшего электрического контакта предусмотрены три ряда
бериллиево-медных пластин.
По желанию заказчик может оснастить дверь электромеханическим
замковым механизмом с двойной фиксацией засовов.

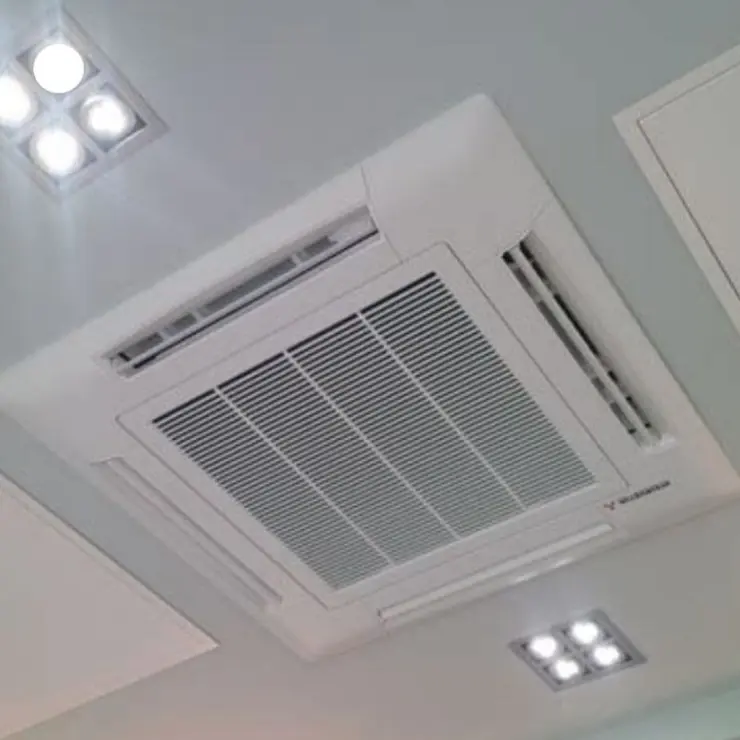

Вентиляционная система
Представляют собой
металлические сотовые решетки, обеспечивающие свободный проход воздуха.
Ячейки сот открыты и имеют размер 4,75 мм, что создает почти
полное свободное пространство (98%) для эффективного прохождения
воздушных потоков. При необходимости вентиляционные каналы могут
комплектоваться изолированными патрубками и подсоединяться
к общей системе вентиляции здания.

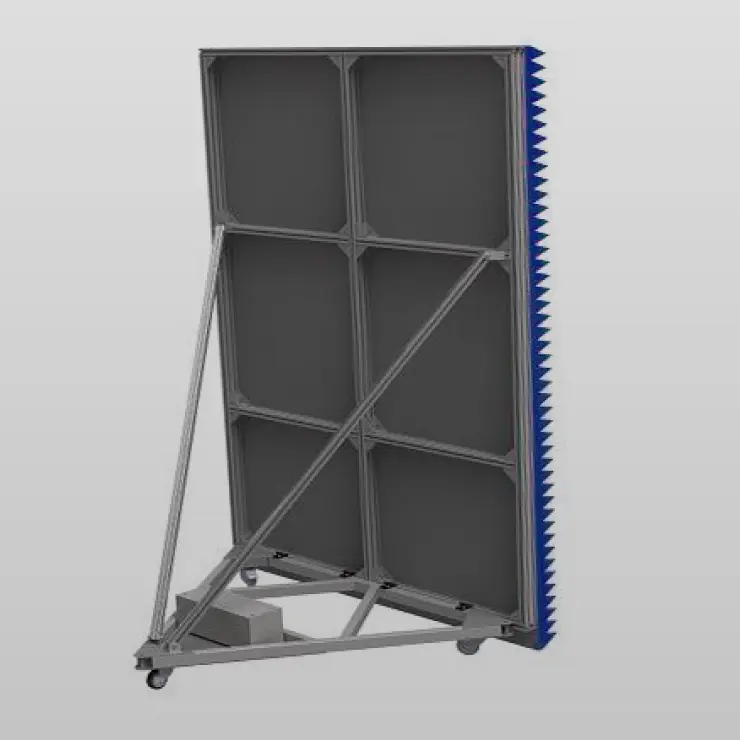

Подвижные панели
Панели изготавливаются
из многослойных композитных материалов с сочетанием
звукопоглощающих и звукоизолирующих компонентов. Конструкция
предусматривает возможность легкого перемещения и трансформации
пространства благодаря роликовой системе и специальным
соединительным элементам. Дополнительно панели могут комплектоваться
смотровыми окнами с звукоизоляционными стеклопакетами
и встроенными дверными блоками.
